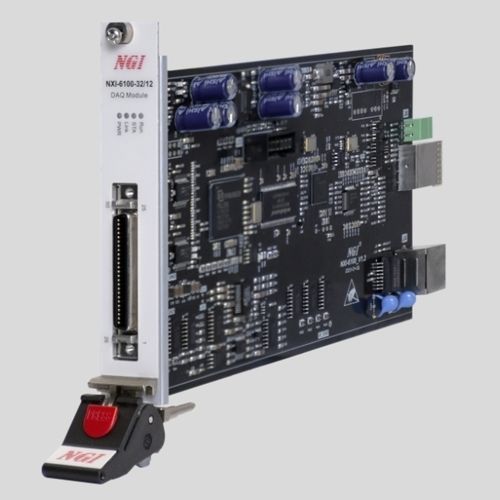

Плата захвата PXI NXI-6100 series

16 аналоговых входованалоговаядинамического сигнала

NXI-6100-32/12 представляет собой высокоскоростной модуль сбора данных с 12-канальным аналоговым входом и 32-канальным аналоговым выходом, поддерживающий входную частоту дискретизации 2 Мвыб/с и выходную частоту дискретизации 1.25 Мс/с. NXI-1-6100/32 поставляется с демпфером FIFO и поддерживает вывод сигналов, определяемых пользователем. Его можно широко использовать для сбора сигналов напряжения, обработки и анализа данных в различных областях и сценариях, таких как бытовая электроника 12C, промышленный контроль, а также исследования и образование. Основные особенности ●Аналоговый вход: ±10 В/±5 В/±1 В/±200 мВ. ●32 аналоговых входных канала могут быть преобразованы в 16 каналов дифференциальных входов. ●Поддержка 2-канального аналогового выхода. ●Диапазон аналогового выхода: ±10 В. ●Разрешение ввода/вывода: 12 бит. ●Общая частота дискретизации входного сигнала: 1.25 МС/с. ●Частота выборки выходного сигнала 1 МС/с. ●Объем памяти для сбора данных: 16 МБ. ●Поддержка вывода определяемых пользователем сигналов с объемом кэш-памяти 2048 КБ. ●Один модуль с одним слотом, применим к шасси NXI-F1000 или для независимого использования. ●Поддержка источника питания постоянного тока 12 В, связь по локальной сети для индивидуального управления. Области применения ●Прием электрического сигнала ●Тестирование электронного контроллера ●Промышленный контроль ●Интегрированные тестовые системы
