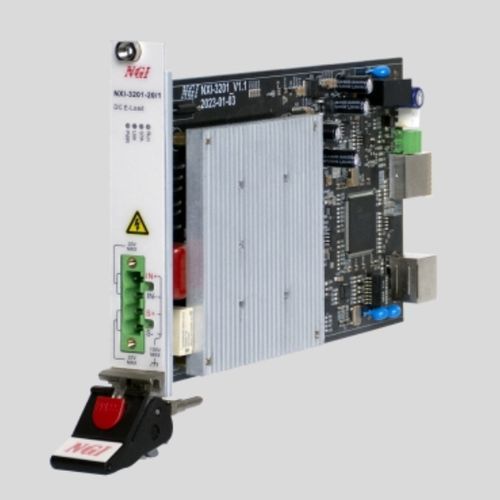

Плата захвата PCIe NXI-3201 series

цифроваялогический анализатор

Серия NXI-3201 представляет собой высокоточную, высокоинтегрированную, полнофункциональную модульную программируемую электронную нагрузку постоянного тока, разработанную NGI. Он использует архитектуру NXI, предназначенную для интеграционных приложений, поддерживает CC/CV/CP/CR/LED и другие режимы работы с OCP/OVP/OPP/OTP и другими многочисленными функциями защиты. Серия NXI-3201 может широко использоваться во многих областях, таких как импульсный источник питания малой мощности, преобразователь постоянного тока в постоянный, источник питания светодиодов, автомобильная электроника, исследования и образование и т. д. Основные особенности • Диапазон мощности: 20 Вт/25 Вт/50 Вт • Voltage range: 0~20V/0~60V/0~100V • Current range: 0~1A/0~5A/0~10A • Двойной диапазон измерения для режимов CC, CV, CP, CR • Удобен для многоканального тестирования мощности с синхронной нагрузкой. • Несколько режимов тестирования: CC/CV/CR/CP/CCD/CVD/CPD/CRD/LED • Редактируемая скорость нарастания и спада напряжения и тока; Регулируемая скорость реакции контура цепи • OCP/OPP/моделирование короткого замыкания • Тест последовательности (SEQ), автоматический тест, режим тестирования Von/Voff • С одним/двумя слотами, применимо к шасси NXI-F1000. • Источник питания 12 В постоянного тока, связь по локальной сети для индивидуального управления. • Поддержка протокола SCPI/Modbus-RTU и внешнего триггера. Области применения
