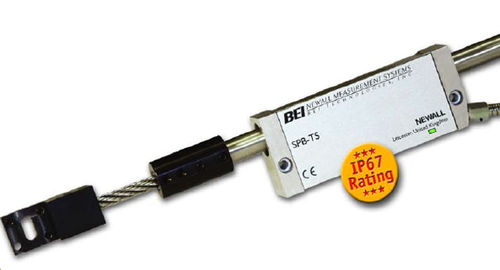

Линейные энкодеры Newall SPB специально разработаны для удовлетворения жестких требований листогибочной промышленности. Экономичные энкодеры Newall отличаются непревзойденной долговечностью и высокой устойчивостью к ударам, вибрации и загрязнениям.
- Допуск до ±3 мм на радиальное перемещение из-за отклонения листогибочного пресса
- Индуктивная система без оптики, которая может выйти из строя или загрязниться
- Поставляется с одиночным или периодическим эталонным маркером
- Запатентованный самоцентрирующийся монтажный механизм
- Дифференциальный квадратурный выход RS422
- Простая установка; нет движущихся частей
- Полностью герметичный, класс защиты IP67
- Выдерживает удары и вибрацию
Технические характеристики
Класс точности - ± 10 мкм (± 0,0004 дюйма)
Габаритная длина - перемещение + 277,5 мм (10,93 дюйма)
Диапазон температур хранения - от -20 до 70ºC (от -4 до 158ºF)
Диапазон рабочих температур - от 0 до 55ºC (от 32 до 131ºF)
Соответствие требованиям ЭМС - BS EN 50081-2 и BS EN 50082-2
Движущая сила - <5 Н
Уровень защиты от проникновения - IP67, полностью погружен в воду (IEC 529) - Превосходит NEMA 6
Вибрация (55-2000 Гц) - 30g / 294m/s2 (IEC 68-2-27)
Удар (11 мс) - 100g / 980м/с2 (IEC 69-2-6)
Контрольная метка - SPB-TS = 4, каждые 50,8 мм от конца шкалы
SPB-TT = периодическая через каждые 12,7 мм вдоль хода
Источник питания - 5 В постоянного тока ± 5% <85 мА
Максимальное ускорение. / дек. - 10g / 100м/с
Максимальная скорость перемещения - 1м/с
Тип выхода - RS422 Дифференциальная квадратура
Разрешение (мкм/м) - 1 мкм, 5 мкм или 10 мкм
Допуск выравнивания при монтаже - ± 3 мм (закрыто прессом)
---
