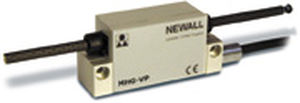

Инкрементальный линейный энкодер MHG-VP

5 VccстандартныйIEC

линейный энкодер предназначен для использования совместно с модулем SCC-200 компании Newall. SCC-200 выдает синусоидальный/косинусоидальный сигнал ~1Vpp, что делает его идеально подходящим для ЧПУ и других систем управления с обратной связью. Технические характеристики Выходной сигнал ~1Vpp, синус/косинус от преобразователя SCC-200 Точность/метр ±0.0002" (±5 мкм) Разрешения период сигнала 20 мкм Ходы шкалы 2" - 40" (51 мм - 1016 мм) Диаметр шкалы 0.226" (5,75 мм) Размеры считывающей головки 1.38 "H x 2.95 "L x 0.98 "D (35мм x 75мм x 24мм) Контрольный маркер Через каждые 0,19" (5 мм) Источник питания 5 В постоянного тока ±5%, <300 мА (с SCC-200) Удар (11 мс) 100g (IEC 69-2-6) Вибрация (55-2000 Гц) 30g (IEC 68-2-27) Период выборки 100 мкс Экологический рейтинг IP67, полностью погружен в воду (IEC 529) - Превосходит NEMA 6 Коэффициент расширения 12 x 10-6K Материал шкалы Углеродное волокно Общая длина шкалы Длина хода шкалы + 7,4" (187 мм) Стандартный кабель 9-жильный, 0,5 м (20") небронированный Максимальная длина кабеля 72.2' (22m) Стандартный разъем 9-контактный "D" тип Соответствие требованиям ЭМС BS EN 50081-2 и BS EN 61000-6-2 Опции Разрешения Возможны нестандартные разрешения Бронированный кабель Доступно по запросу Разъемы - Honda PCR-E20FS (Fanuc) - IP67 (NEMA 6) - Нет (летучий провод) Длина кабеля 3.5 м (11,5') или 7 м (22')
