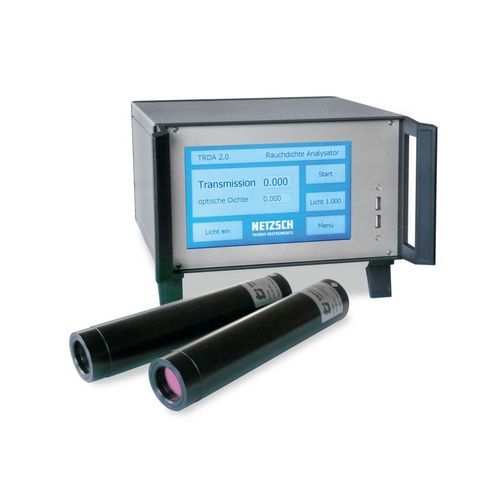

Денситометр для анализа выбросов газа TRD 908

для выхлопных газовсо светодиодным источником света

Обзор
TRD 908 — испытательный прибор для определения дымообразования материалов при термическом разложении (система световых измерений). Поддерживает процедуры измерений по DIN 50055, ISO 3182 и ISO/TS 19850 и может работать автономно или быть интегрирован в испытательные установки по огневым испытаниям и системы вытяжных каналов.

Ключевые функции и применение

• Выбираемый режим отображения: оптическая пропускная способность и/или оптическая плотность дыма
• Встроенный одноплатный компьютер (SBC) с Embedded Windows, специализированным ПО TRD и 7" цветным сенсорным дисплеем для автономной работы
• Интерфейсы и аналоговые выходы для подключения периферии и быстрого экспорта данных измерений
• Предназначен для использования в установках пожарных испытаний и для оптических измерений в вытяжных каналах

Доступные версии

• TRDA — источник света: точечный галогенный излучатель 10 W (RDG)
• TRDL — источник света: гелий-неоновый лазер (HeNe)
• TRD_LED — светодиодный источник (для измерений согласно ISO/TS 19850)

Основные компоненты и аксессуары

• Измерительный блок TRD с SBC, SSD 32 ГБ, встроенной Windows, 7" цветным сенсорным экраном, измерительными и блоками питания
• Интерфейсы: 1x RS232, 2x USB 2.0, 1x RS485; аналоговые выходы: 0–1 В и 0–10 В
• RDG излучатель (TRDA) с термостойкой усиленной оптикой или соответствующий излучатель для других версий
• LRDE приемник с кремниевым фотоприемником, спектральным фильтром и встроенным усилителем
• Надежная электроника передатчика и приемника; передача сигнала до 10 м
• Опциональный монтажный фланец, измерительная скоба для монтажа на трубе и набор калибровочных фильтров (6 оптических фильтров) с транспортным кейсом
• Индивидуальная лицензия программного обеспечения TRD (на борту и/или для внешнего ПК)

Эксплуатация и обработка данных

• Интерфейс оператора и отображение результатов через 7" высокоразрешающий цветной сенсорный дисплей с интуитивными значками
• Встроенное хранение данных (32 ГБ SSD) и интерфейсы USB/RS232 для внешней передачи
• Аналоговые выходы и цифровые интерфейсы для интеграции в испытательные стенды и системы сбора данных
• Прошивка контроллера обновляема для обеспечения гибкости и будущих улучшений

Стандарты и области применения

• Определение оптической плотности и пропускания при термическом разложении материалов
• Ссылка на стандарты: DIN 50055, ISO 3182 и ISO/TS 19850
• Опциональные аксессуары позволяют адаптировать прибор к различным вытяжным системам и упрощают калибровку, эксплуатацию и очистку

Технические характеристики

• Модель: TRD 908
• Одноплатный компьютер (SBC) с возможностью обновления прошивки и SSD 32 ГБ
• Встроенное хранение: 32 ГБ SSD
• Пользовательский интерфейс: 7" цветной сенсорный дисплей
• Интерфейсы: 1x RS232, 2x USB 2.0, 1x RS485
• Аналоговые выходы: 0–1 В и 0–10 В
• Оптическая часть: RDG излучатель (TRDA: галоген 10 W) и LRDE приемник (кремниевый фотоприемник, спектральный фильтр, встроенный усилитель)
• Передача сигнала до 10 м; линейный усилитель для светового сигнала; DIN-разъемы для излучателя и приемника
• Режимы работы: отображение передачи и/или оптической плотности; экспорт данных через USB/RS232
