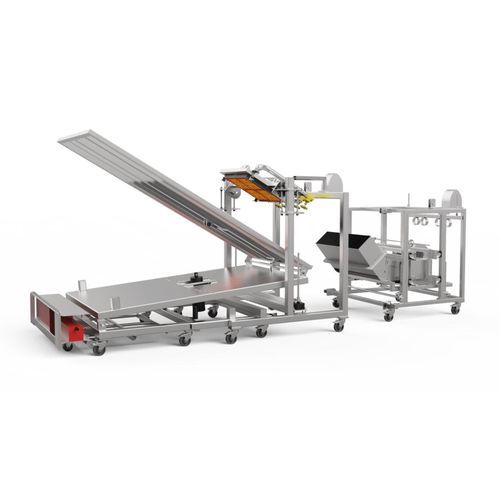

Термическая испытательная система TDP 909 T3

для строительных работдля строительной отраслидля зданий

Обзор
TDP 909 T3 — система испытаний кровель на воздействие внешнего огня, предназначенная для выполнения метода испытаний 3 по DIN CEN/TS 1187. Она оценивает многослойные кровельные конструкции при комбинированном воздействии ветра и излучения с использованием репрезентативных образцов (минимальный размер 1,2 м × 3,0 м).

Назначение и стандарты
Разработана для выполнения метода испытаний 3 в соответствии с DIN CEN/TS 1187. Система оценивает:

• распространение огня по поверхности крыши
• распространение огня внутри конструкции крыши
• проникновение огня через кровлю
• появление или падение горящего или расплавленного материала

Конструкция системы и условия испытаний
Испытательный стенд объединяет зажигательные устройства, ветровой генератор и расположенный сверху радиантный нагреватель для воспроизведения условий воздействия, требуемых методом 3. Ветровое устройство задаёт определённый воздушный поток, параллельный образцу, а радиантный нагреватель обеспечивает симметричное распределение теплового потока по поверхности образца.

Обработка образцов и регулировки
Держатель образца может наклоняться для испытаний заданных углов ската крыши. Наклоняемая рама установлена на тележке-носителе образца, угол рамы регулируется плавно (0–50°). Основание ветрового устройства перемещается для установки на правильное расстояние от образца; высота радиантного нагревателя регулируется на раме испытания.

Нагрев и зажигание
Радиантный панельный нагреватель состоит из четырёх квадратных нагревательных элементов (300 мм × 300 мм каждый), стойких к нагреву до 900 °C, смонтированных на 45° поворотной раме с регулировкой высоты и оснащённых четырьмя электродами зажигания. Газ подаётся к панели через блок измерения и управления.

Управление и эксплуатация
Блок измерения и управления с сенсорным дисплеем обеспечивает удобство работы. Отдельные компоненты (ветровое устройство, радиантная панель, зажигание, механизмы позиционирования и приводы) могут управляться вручную в любой момент. В стандартный комплект поставки включены принадлежности для калибровки.

Образец и область применения
Испытываются репрезентативные кровельные сборки, включая несколько слоёв, существующий теплоизоляционный слой и пароизоляцию. Типичные минимальные размеры образца: ширина 1,2 м × длина 3,0 м. Система подходит для оценки поверхностного распространения, внутреннего распространения, проникновения и падения/горения обломков при комбинированном воздействии ветра и излучения.

Ключевые характеристики

• Мобильная базовая рама из нержавеющей стали и система тележек для радиантной панели и несущего образец
• Прочные стальные балочные конструкции с поворотным механизмом для радиантной панели
• Радиантный нагреватель: 4 квадратных элемента (300 мм × 300 мм), устойчивых до 900 °C, смонтированных на 45° поворотной раме с регулировкой высоты и четырьмя электродами зажигания
• Подача пропанового газа к радиантной панели через блок измерения и управления
• Отдельная мобильная рама для ветрового генератора и прокладки газовых шлангов
• Встроенный вентилятор для моделирования ветра, требуемого методом T3
• Блок измерения и управления с сенсорным дисплеем для помощи оператору
• Возможность индивидуального ручного управления всеми компонентами в любое время
• В комплект поставки включены принадлежности для калибровки

Примечания
Метод испытаний 3 требует совместного применения зажигательных устройств, ветрового устройства и радиантного нагревателя. TDP 909 T3 предоставляет механические и управляющие функции для выполнения этих испытаний в пределах определённых и воспроизводимых условий в соответствии с указанным стандартом.
