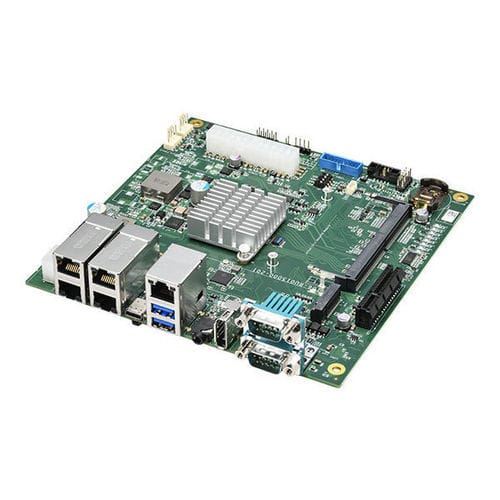

Carte-support мини-ITX Jemii-150 series

Edge AIпромышленный

Введение
Серия Jemii-150 — это плата-носитель Mini-ITX для модулей NVIDIA Jetson Orin NX и Orin Nano, разработанная для упрощения интеграции в промышленные edge AI решения. Платы обеспечивают BSP-совместимость с Jetson Orin Nano Dev Kit и поддерживают прямое прошивание через NVIDIA SDK Manager, что снижает усилия по переносу и миграции ПО. Форм-фактор Mini-ITX позволяет использовать стандартные корпуса, системы охлаждения и блоки питания для упрощённой механической интеграции.

Ключевые особенности

• Форм-фактор Mini-ITX (170 mm x 170 mm)
• Поддержка модулей NVIDIA Jetson Orin NX и Orin Nano (Super Mode включён)
• BSP-совместимость с Orin Nano Dev Kit; готово к прошивке через NVIDIA SDK Manager
• 4x GbE на базе Intel® I350-AM4 с поддержкой PoE++ + 1x GbE от модуля
• 1x слот расширения PCIe Gen3 x4 и 1x M.2 M-key 2280 (PCIe Gen4 x1) для NVMe

Обзор / Промышленные возможности
Jemii-150 предназначена для промышленных edge AI применений и работает в широком температурном диапазоне от -25°C до 70°C. Варианты питания зависят от модели: вход 9–32 V DC (Jemii-150D-PoE) либо поддержка стандартного ATX (Jemii-150A и Jemii-150A-PoE). Набор I/O включает общий пул PoE++, изолированные цифровые входы/выходы, аппаратно настраиваемые последовательные интерфейсы и слот PCIe для расширения функций. Некоторые варианты оснащены Allxon для удалённого управления OOB; версия Jemii-150D-PoE добавляет CAN 2.0 для интеграции AMR/автономной логистики.

Сводка интерфейсов (выборочно)
Процессор: NVIDIA Jetson Orin™ NX SOM или NVIDIA Jetson Orin™ Nano SOM
Память: 16GB/8GB LPDDR5 @ 3200 MHz на SOM (Orin NX) / 8GB/4GB LPDDR5 @ 2133 MHz на SOM (Orin Nano)
Ethernet: 4x GbE (Intel® I350-AM4, PoE++ поддержка) + 1x GbE от модуля Jetson
PoE: IEEE 802.3bt PoE++ Type 3/4 PSE; до 90W на порт, 100W общий бюджет; обратно совместимо с 802.3at и 802.3af PD
USB: 2 x USB 3.2 Gen1 порта; 1 x OTG Type-C
Последовательные: 1x аппаратно настраиваемый RS-232/422/485 (панель) + 1x RS-232 (внутренний хедер на некоторых вариантах)
Видео: 1x DisplayPort 1.2
Цифровые I/O: 3x изолированных DI + 3x изолированных DO
Аудио: 1x 3.5 мм разъём (mic-in / speaker-out)
Хранение: 1x M.2 M-key 2280 (PCIe Gen4 x1) для NVMe SSD
PCIe: 1x PCIe Gen3 x4 слот расширения
I2C: 1x I2C (2.54 mm pin header)
CAN-шина: 1x CAN 2.0 (внутренний хедер) — только для Jemii-150D-PoE
Вентиляторы: 2x разъёма для вентиляторов (2.54 mm) + 1x разъём для вентилятора модуля Orin (1.25 mm)
Передняя панель / Разное: разъём передней панели; выбор режима ATX/AT через джампер; debug UART; внутренние контакты 5V и GND

Питание / Механика / Условия эксплуатации
Питание: Jemii-150D-PoE: 9–32 V DC вход; Jemii-150A-PoE: ATX + PCIe 6-pin; Jemii-150A: ATX
Размеры: Mini-ITX 170 mm x 170 mm
Вес: ≈200 г
Рабочая температура: -25°C до 70°C
Температура хранения: -40°C до 85°C
ЭМС / Сертификация: CE / FCC Class A (EN 55032 & EN 55035)

Информация для заказа (варианты)

• Jemii-150D-PoE: Mini-ITX Jetson плата-носитель, 4x PoE++ GbE, 1x GbE, PCIe, 9–32 V DC вход
• Jemii-150A-PoE: Mini-ITX Jetson плата-носитель, 4x PoE++ GbE, 1x GbE, PCIe, поддержка ATX + ATX 6-pin
• Jemii-150A: Mini-ITX Jetson плата-носитель, 5x GbE и PCIe, поддержка ATX
• Jemii-150A-PoE-Box: Jemii-150A-PoE с подобранным Mini-ITX шасси и Flex ATX питанием
• Jemii-150A-Box: Jemii-150A с подобранным Mini-ITX шасси и Flex ATX питанием

Опциональные аксессуары (примеры)

• AccsyBx-Orin NX/Nano Cooler — комплект охлаждения для модуля Orin NX/Nano
• PS-250W-ATX — адаптер питания Flex ATX 250W для Jemii-150A / Jemii-150A-PoE
• PA-160W-OW — AC-DC адаптер 160W (20V 8A) для Jemii-150D-PoE
• Cbl-IDC210F-DB9M-20CM1 — 10-pin female на DB9 male кабель, 20 cm

Технические спецификации

• Форм-фактор: Mini-ITX (170 mm x 170 mm)
• Поддерживаемые модули: NVIDIA Jetson Orin NX и Orin Nano (Super Mode включён)
• Совместимость SOM: BSP-совместимо с NVIDIA Jetson Orin Nano Dev Kit; поддерживает прошивку через NVIDIA SDK Manager
• LAN: 4x GbE (Intel I350-AM4) + 1x GbE от модуля Jetson
• PoE: IEEE 802.3bt Type 3/4 PSE; до 90W на порт; 100W общий бюджет
• Расширение: 1x PCIe Gen3 x4; 1x M.2 M-key 2280 (PCIe Gen4 x1)
• USB: 2 x USB 3.2 Gen1; 1 x OTG Type-C; 2x внутренних USB 3.2 Gen1 хедера
• Последовательные порты: аппаратно настраиваемый RS-232/422/485; дополнительный внутренний RS-232 хедер на некоторых вариантах
• DIO: 3x изолированных DI, 3x изолированных DO
• Аудио: вход микрофона и выход динамика через 3.5 mm разъём
• CAN (вариант): CAN 2.0 (Jemii-150D-PoE)
• Варианты питания: 9–32 V DC (Jemii-150D-PoE) или ATX (Jemii-150A / A-PoE)
• Рабочая темп.: -25°C до 70°C; Темп. хранения: -40°C до 85°C
• Вес: ~200 г
• ЭМС: CE / FCC Class A в соответствии с EN 55032 & EN 55035
• Управление вариантами: Jemii-150A / Jemii-150A-PoE включают Allxon OOB remote management; Jemii-150D-PoE добавляет CAN для AMR сценариев
