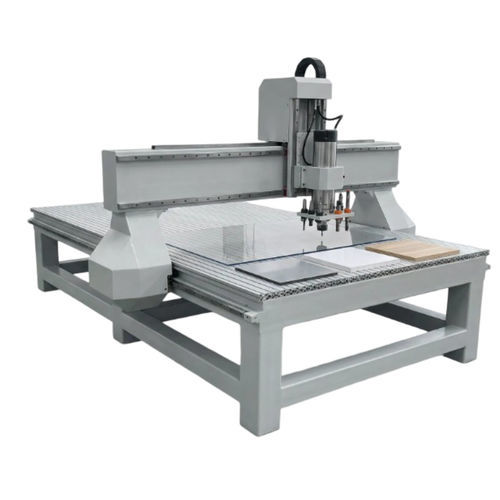

Плата управления ЧПУ для деревообрабтывающего станка CSS-001

для упаковочной машины4 оси3 оси

Обзор продукта
ЧПУ‑контроллер Edge‑Tracing Intelligent — это полностью интегрированная система управления движением, разработанная для изготовления рекламных вывесок и станков CNC в деревообработке. Она объединяет PCIe‑контрольную карту, модуль CCD‑видеосистемы и специализированное программное обеспечение для edge‑tracing, позволяя автоматически обнаруживать печатные метки, компенсировать растяжение и поворот материала и выполнять точные траектории резки или гравировки на единой платформе управления.

Ключевые особенности

• Режимы работы: стандартная CNC‑фрезеровка и визион‑управляемый edge‑tracing в одном решении
• Автокалибровка CCD‑камеры с точностью позиционирования ≤ 0,1 мм
• Автоматическая компенсация искажений из‑за растяжения и поворота печатных материалов
• Шинный интерфейс PCIe для стабильной коммуникации без потерь при длительных серийных запусках
• Поддержка вибрирующего ножа, тянущего (drag) ножа и инструментов с шпинделем
• Режим ручного резервирования при ошибке автоматического обнаружения меток (предотвращает остановку производства)

Архитектура системы
Управляемые оси — стандартно 3‑оси (XYZ); опция 4‑оси (XYZ+U) с модулем вибрирующего ножа
Точность позиционирования — ≤ 0,1 мм
I/O терминалы — всего 40 контактов
Шинный интерфейс — PCIe (стабильная, безпрерывная связь)
Система зрения — CCD‑камера с автокалибровкой
Поддерживаемые режимы — стандартное фрезерование / edge‑tracing / вибрационный нож
Питание — 24V DC
Интерфейс хоста — слот PCIe (совместим со стандартными промышленными ПК)

Схема разъёмов I/O
COM (Pin 1 / 16 / 17) — общий корпус
24V (Pin 3) — вход питания 24V
SVC (Pin 5) — аналоговый выход VFD 0‑10V
SPIN (Pin 7) — управление шпинделем вкл/выкл
SPCOOL (Pin 9) — управление охлаждением вкл/выкл
OIL (Pin 11) — управление смазкой вкл/выкл
X0 / Y0 / Z0 (Pin 20 / 19 / 18) — датчики гомирования по осям
ESTOP (Pin 40) — вход аварийной остановки
START / STOP (Pin 38 / 37) — запуск / останов цикла
XD± / YD± / ZD± (правая сторона) — выходы шаг/направление для шаговых двигателей

Ключевые возможности

• Обнаружение меток регистрации — автоматический захват CCD с ручным резервированием
• Компенсация искажений — коррекция растяжения и поворота печатных материалов
• Калибровка камеры — однокнопочная автокалибровка и измерение смещения камера‑шпиндель
• Форматы файлов — поддержка стандартных форматов для гравировки CNC
• Контроль ориентации ножа — синхронизация оси U для вибрационного/тянущего ножа
• Поддержка специальных инструментов — настраиваемые параметры для пресс‑ножа, тянущего ножа и вибрационного ножа

Области применений

• Реклама и вывески — автоматическая резка винила, пенопласта и светоотражающих плёнок с регистрацией по меткам CCD
• Деревообработка и мебель — гравировка и контурная резка MDF, фанеры и цельнодеревянных панелей
• Упаковка и гофрокартон — вырезка образцов и формовка линий сгиба на гофрокартоне и сером картоне с визуальной компенсацией для print‑to‑cut
• Текстиль и кожгалантерея — резка кожы, тканей и синтетики drag‑/вибрационным ножом; синхронизация U‑оси поддерживает ориентацию ножа при резких изгибах
• Интерьер автомобилей — точная резка панелей, обивки и ковровых вставок с компенсацией искажений для терморастянутых или предформованных материалов
• OEM‑производители машин — встраиваемая PCIe‑карта управления + программный пакет для добавления vision‑guided резки в существующие CNC‑платформы

Кастомизация и заметки для OEM
Тип решения — заказное OEM‑решение: разработка по требованиям заказчика
Типичный срок поставки — зависит от проекта
Минимальный заказ — отсутствует: от единичного прототипа до серийного производства
Документация — поставляется полный мануал системы, схема разводки, программный пакет и руководство по калибровке камеры
Отрасли — рекламные вывески, деревообработка, упаковка, текстильная резка, интерьер авто, кожгалантерея
Опыт OEM — более 30 лет в производстве; 1800+ промышленных OEM‑клиентов в Северной Америке, Европе и Юго‑Восточной Азии

Технические характеристики

• Оси управления: стандарт 3‑оси (XYZ); опционально 4‑оси (XYZ+U) для вибрационного ножа
• Точность позиционирования: ≤ 0,1 мм
• I/O‑порты: 40 контактов (включая COM, вход 24V, SVC, SPIN, SPCOOL, OIL, датчики home, ESTOP, START/STOP, выходы шагового двигателя)
• Шинный интерфейс: PCIe (стабильная связь, без потерь)
• Видеосистема: CCD‑камера с однокнопочной автокалибровкой и измерением смещения камера‑шпиндель
• Поддерживаемые режимы: фрезеровка, edge‑tracing, вибрационный нож
• Питание: 24V DC
• Интерфейс хоста: совместимость со слотами PCIe стандартных промышленных ПК
• Поддержка файлов: стандартные форматы для гравировки CNC
• Контроль ножа: синхронизация оси U для вибрационного/тянущего ножа; поддержка пресс‑ножа, тянущего и вибрационного ножа
• Регистрация и компенсация: автоматическое обнаружение меток с ручным резервированием; компенсация растяжения и поворота для печатных материалов
