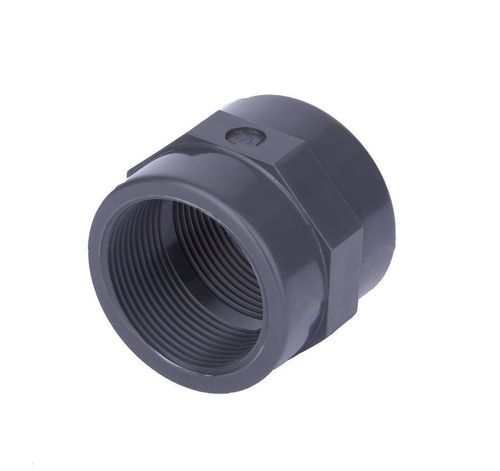

Гидравлический фитинг SO11 series

раструбныйрезьбовойBSP

Краткое описание
Соединение «гнездо» с резьбой из UPVC (U-PVC) для соединений с параллельной резьбой BSP, модель SO11. Доступно в размерах от 1/2" до 2"1/2.

Сведения о продукте

• Тип: фитинги с параллельной резьбой BSP (гнездо с резьбой)
• Материал: UPVC (U-PVC pressure fittings)
• Модель: SO11
• Соединение: гнездо с резьбой
• Доступные размеры/коды: смотрите таблицу в даташите
• Упаковка: единицы Pack/Box согласно даташиту

Резюме
Гнездо с резьбой SO11 для BSP параллельной резьбы; доступны несколько размеров и CAD-файлы.

Даташит - таблица размеров
Code | G | L | Z | E | C | PN | Gr | Pack | Box
SO11N0200 | 1/2" | 16.5 | 7 | 27 | 30 | 16 | 18 | 350 | S
SO11N0250 | 3/4" | 19.5 | 7 | 33 | 36 | 16 | 25 | 500 | M
SO11N0320 | 1" | 22.5 | 8 | 41 | 46 | 16 | 45 | 300 | M
SO11N0400 | 1"1/4 | 27 | 8 | 50 | 55 | 16 | 65 | 180 | M
SO11N0500 | 1"1/2 | 30 | 8 | 61 | 60 | 16 | 70 | 160 | M
SO11N0630 | 2" | 36 | 8 | 76 | 75 | 16 | 125 | 85 | M
SO11N0750 | 2"1/2 | 36 | 9 | 90 | 90 | 16 | 200 | 48 | M

Доступные файлы даташита (по размерам)
Даташиты доступны для кодов: SO11N0200, SO11N0250, SO11N0320, SO11N0400, SO11N0500, SO11N0630, SO11N0750

3D / CAD
Ссылка на 3D CAD-модель доступна для SO11 (встроенный просмотрщик STEP).

Характеристики / технические спецификации

• Тип: фитинги с параллельной резьбой BSP
• Материал: UPVC (U-PVC pressure fittings)
• Тип соединения: гнездо с резьбой
• Семейство продукта / модель: SO11
• Доступные размеры / коды: см. таблицу в даташите выше (от 1/2" до 2"1/2)
• Упаковочные единицы: значения Pack/Box указаны в таблице
• Номинальное давление указано как PN в таблице даташита
