Самостопорящаяся втулка соединения UN81 seriesпереходникрезьбоваяиз ПВХ
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Функция
- соединения
- Тип соединения
- резьбовая, переходник
- Материал
- из ПВХ, из поливинилхлорида, из PVC-U
- Применение изделия
- для кольцевых уплотнений
- Длина
МИН.: 17 mm
(1 in)МАКС.: 60 mm
(2 in)- Внутренний диаметр
МИН.: 12,7 mm
(0,5 in)МАКС.: 101,6 mm
(4 in)
Описание
Название продукта

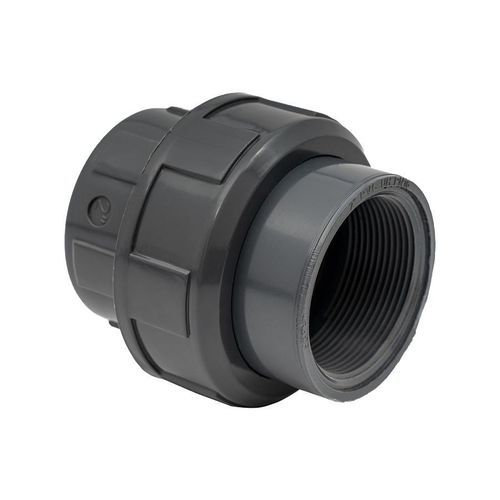

Соединитель (унион) с O-кольцом, резьбовой UN81
Информация о продукте
Краткое описание
Унион с интегрированным O-кольцом и параллельной резьбой BSP для напорных систем из U-PVC.
Краткий итог
Серия UN81 предлагает резьбовые унионы с уплотнением O-кольцом для быстрой установки на напорных трубопроводах из U-PVC. Доступны разные размеры с соответствующими кодами O-кольца и параметрами упаковки.
Технический лист (размеры и упаковка)
Code | G | L | Z1 | Z2 | G1 | E | 0-ring | Gr | Pack | Box
UN81N0200 | 1/2" | 16.5 | 4 | 11 | 1" | 27 | 4081 | 45 | 180 | S
UN81N0250 | 3/4" | 19.5 | 5.7 | 13 | 1"1/4 | 33 | 4112 | 72 | 220 | M
UN81N0320 | 1" | 22.5 | 5.9 | 13 | 1"1/2 | 41 | 4131 | 100 | 150 | M
UN81N0400 | 1"1/4 | 27 | 7.6 | 17 | 2" | 50 | 6162 | 160 | 80 | M
UN81N0500 | 1"1/2 | 30 | 13 | 24 | 2"1/4 | 61 | 6187 | 220 | 120 | M
UN81N0630 | 2" | 36 | 15 | 30 | 2"3/4 | 76 | 6237 | 400 | 60 | M
UN81N0750 | 2"1/2 | 36 | 17 | 32 | 3"1/2 | 108 | 6312 | 635 | 35 | L
UN81N0900 | 3" | 50.5 | 23 | 36 | 4" | 90 | 6362 | 850 | 24 | L
UN81N1100 | 4" | 63 | 27 | 40 | 5" | 131 | 6450 | 1260 | 12 | L
Примечание
Столбцы таблицы = Code, G (резьба/размер), L (длина мм), Z1 (мм), Z2 (мм), G1 (соответствующий размер соединителя), E (мм), 0-ring (№ детали / код), Gr (граммы), Pack (единиц в упаковке), Box (упаковок в коробке).
Характеристики / технические спецификации
Соединитель (унион) с O-кольцом, резьбовой UN81
Информация о продукте
- Тип: фитинги с параллельной резьбой BSP (унион с резьбой и O-кольцом)
- Материал / Серия: U-PVC Pressure Fittings
- Доступные коды: UN81N0200, UN81N0250, UN81N0320, UN81N0400, UN81N0500, UN81N0630, UN81N0750, UN81N0900, UN81N1100
Краткое описание
Унион с интегрированным O-кольцом и параллельной резьбой BSP для напорных систем из U-PVC.
Краткий итог
Серия UN81 предлагает резьбовые унионы с уплотнением O-кольцом для быстрой установки на напорных трубопроводах из U-PVC. Доступны разные размеры с соответствующими кодами O-кольца и параметрами упаковки.
Технический лист (размеры и упаковка)
Code | G | L | Z1 | Z2 | G1 | E | 0-ring | Gr | Pack | Box
UN81N0200 | 1/2" | 16.5 | 4 | 11 | 1" | 27 | 4081 | 45 | 180 | S
UN81N0250 | 3/4" | 19.5 | 5.7 | 13 | 1"1/4 | 33 | 4112 | 72 | 220 | M
UN81N0320 | 1" | 22.5 | 5.9 | 13 | 1"1/2 | 41 | 4131 | 100 | 150 | M
UN81N0400 | 1"1/4 | 27 | 7.6 | 17 | 2" | 50 | 6162 | 160 | 80 | M
UN81N0500 | 1"1/2 | 30 | 13 | 24 | 2"1/4 | 61 | 6187 | 220 | 120 | M
UN81N0630 | 2" | 36 | 15 | 30 | 2"3/4 | 76 | 6237 | 400 | 60 | M
UN81N0750 | 2"1/2 | 36 | 17 | 32 | 3"1/2 | 108 | 6312 | 635 | 35 | L
UN81N0900 | 3" | 50.5 | 23 | 36 | 4" | 90 | 6362 | 850 | 24 | L
UN81N1100 | 4" | 63 | 27 | 40 | 5" | 131 | 6450 | 1260 | 12 | L
Примечание
Столбцы таблицы = Code, G (резьба/размер), L (длина мм), Z1 (мм), Z2 (мм), G1 (соответствующий размер соединителя), E (мм), 0-ring (№ детали / код), Gr (граммы), Pack (единиц в упаковке), Box (упаковок в коробке).
Характеристики / технические спецификации
- Модель / Коммерческое наименование: UN81
- Тип продукта: фитинги с параллельной резьбой BSP (унион с резьбой и O-кольцом)
- Материал / Серия: U-PVC Pressure Fittings
- Доступные варианты / коды: UN81N0200, UN81N0250, UN81N0320, UN81N0400, UN81N0500, UN81N0630, UN81N0750, UN81N0900, UN81N1100
- Ключевые размеры и информация об упаковке: см. технический лист выше (G, L, Z1, Z2, G1, E, код O-ring, вес (Gr), Pack, Box)
- Краткое описание: унион с O-кольцом и параллельной резьбой BSP для напорных систем из U-PVC
