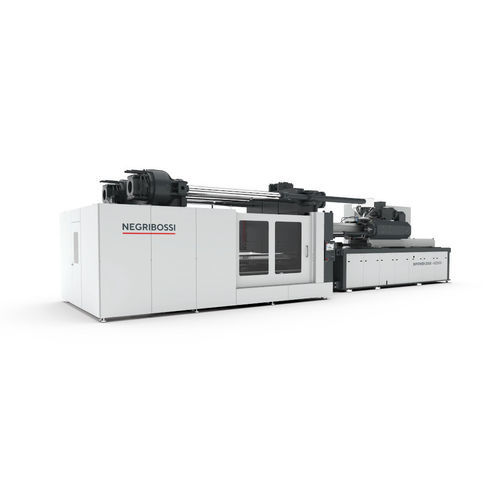

Горизонтальный термопластавтомат BIPOWER

электрическийгибридныйэлектрический и гидравлический

Обзор
Серия BIPOWER представляет собой гибридные литьевые (инжекционные) прессы с двухпластинчатым зажимом, доступные с усилиями смыкания 1300, 1500, 2000, 2700, 3500, 4200 и 7000 тонн. Впрысковый блок выполнен с возвратно-поступательной шнековой подачей и электрическим приводом шнека. Модульная конструкция и пониженная станина обеспечивают удобный доступ и интеграцию роботов. Объёмы впрыска: 3 877–74 884 г PS для моделей с одним впрысковым блоком и 117 199–149 768 г PS для 7000‑тонного варианта с двумя блоками.

Стандартное оборудование / Ключевые характеристики

• Полностью цифровое управление CanBus
• Двухпластинчатый механизм зажима с большим шагом между направляющими и прижимными поршнями на подвижной плите
• Большой ход эжектора и двухступенчатая характеристика выталкивания
• Двойной цилиндр впрыскового агрегата с электрическим приводом шнека (векторный инвертор)
• Возможность перекрытия движений для сокращения времени цикла
• Панель C-TOUCH с полным набором управляющих параметров
• Беспроводной удалённый сервис AMICO

Ключевые отрасли

• Автомобильная промышленность
• Экология
• Строительство
• Материалообработка

Технологии и автоматизация

• Мультикомпонентное формование
• PVC-инжекционное формование
• Микропористое пенное формование
• Газовая инжекция
• Интеграция роботов и автоматизации

Зажимной механизм

• Компактная двухпластинчатая конструкция с высокой жёсткостью и минимальным прогибом
• Система блокировки направляющих «hydroblock» на подвижной плите и прижимные поршни
• Никелированные/хромированные направляющие и удлинённые опорные башмаки подвижной плиты
• Возможна конфигурация плит по Euromap или SPI
• Линейное и латеральное направление подвижной плиты; автоматический контроль толщины формы
• Автоматическая централизованная смазка от электрического насоса
• Трёхступенчатые профили скоростей закрытия/открытия; пропорциональный клапан в замкнутом контуре
• Цифровые показания положения плиты, усилия зажима и положения эжектора на операторском интерфейсе

Впрысковой блок

• Двойной цилиндр впрыскового блока, скользящий на линейных подшипниках
• Электромотор шнека с векторным инвертором и замкнутым регулированием скорости
• Поворотный впрысковой блок для удобного снятия и очистки шнека; система быстрой замены цилиндра
• Биметаллический цилиндр; стандартный профиль шнека (специальные профили по запросу)
• Привод двумя цилиндрами для точного центрирования сопла
• Керамические нагревательные ленты с пороговыми сигналами; цифровое отображение положения шнека и обратного давления
• Профили скорости и давления впрыска; переключение на удержание по положению шнека, гидравлическому давлению или времени
• Декомпрессия до и после обратного хода шнека; программы очищения и авто-пёрдж; воронка из нержавеющей стали

Гидравлическая система

• Насос переменной подачи с замкнутым контуром пропорционального управления потоком и давлением
• Цифровое отображение давления гидросистемы на операторском интерфейсе
• Пропорциональный клапан для движения плиты; мониторинг уровня масла, температуры и состояния фильтра
• Система контроля температуры масла и программа подогрева; автоматический запорный клапан охлаждающей воды
• Off-line контур для фильтрации и охлаждения масла; охлаждение масла через теплообменник на плите
• Окно в баке для облегчения очистки; оптические и электрические индикаторы уровня масла

Электрическая система

• Корпус электрических компонентов с защитой IP55
• Электродвигатели с тепловой защитой; защитные выключатели при перегрузке насосных агрегатов и дозирующего двигателя
• Блокирующий главный выключатель, предотвращающий открытие шкафа при включённом питании
• Предохранители и статические реле для управления нагревателями цилиндра
• Векторный инвертор для вращения шнека; вентилятор для циркуляции воздуха в электрическом шкафу
• LED-индикаторы на соленоидных клапанах; полностью промаркированные электрические цепи
• Соответствует стандартам Euromap или UL

Охлаждающий контур (опция)

• Расходомер с независимо регулируемыми цепями, с индикацией температуры и расхода (одна цепь для охлаждения горловины; остальные — для охлаждения формы)

Основание

• Пониженное основание для оптимизации совместного использования с роботом
• Шумоизоляция моторно‑насосного отсека; монтажные отверстия для антивибрационных опор
• Лоток для сбора смазочного масла

Устройства безопасности

• Соответствует Директиве по машинам 2006/42/EC; CE-сертификация
• Устройства безопасности соответствуют EN 201 и ANSI/SPI B151.1-2007
• Дублированная система блокировки спереди и сзади формы и гидравлическая аварийная остановка насосов
• Мониторинг корректной работы гидравлических и электрических защит; блокируемый кожух продувки сопла

Контроллер — C-TOUCH

• Однопанельный сенсорный экран с резистивной технологией; эргономичный, 15" XGA цветной TFT (1024 x 768), IP52
• Быстрая Powerlink связь (Ethernet); автокалибровка I/O; USB-интерфейс
• Расширенные функции управления процессом (многоступенчатое впрыск/удержание/контр‑давление, замкнутый контроль скорости/давления, авто‑расчёт массы, PID‑контроль температуры цилиндра)
• Диагностика, контроль качества и производства; внутренняя архивная база >500 пресс‑форм; блокировка доступа по паролю

Опция Smart Energy
Опция Smart Energy интегрирует электродвигатель с переменной частотой вращения в параллель с насосом переменного рабочего объёма под управлением инвертора в замкнутом контуре. Контроллер оптимизирует обороты двигателя и рабочий объём насоса для наиболее эффективной подачи масла; в холостые фазы (удержание, охлаждение) двигатель может снижать обороты до ~600 об/мин для экономии энергии. Преимущества: энергопотребление, сопоставимое с полностью электрическими машинами (в зависимости от цикла), снижение шума, повышенная точность массы, увеличение срока службы гидромасла и компонентов гидросистемы.

Доступные опции

• Выдвижные сердечники MP/FP; продувка воздухом MP/FP
• Пропорциональный клапан для гидравлической выталки
• Интерфейсы робота E17 / E12 / E67 / интегрированные
• Специальные шнеки и цилиндры (износостойкие/коррозионностойкие, смесительные, барьерные, низкой компрессии и др.)
• Вкладыши цилиндра, специальные наконечники, удлинённые сопла, дополнительные зоны сопла
• Гидравлические/пневматические клапаны впуск/выпуск формы; гидравлические запирающие сопла
• Интегрированный горячеканальный модуль; интерфейс датчика давления формы; интерфейс газовой инъекции
• Регистрация данных; интерфейс RJG; услуги AMICO

Рынки / Применения

• Крупногабаритные детали
• Автомобильная промышленность
• Строительство
• Промышленное применение
• Бытовая техника и товары для дома
• Авиа‑космическая отрасль
• Техническое формование
• Контейнеры

Технические характеристики

• Серия: BIPOWER
• Доступные усилия смыкания: 1300, 1500, 2000, 2700, 3500, 4200, 7000 тонн
• Ёмкость впрыска (g PS): 3,877–74,884 (с единым впрысковым блоком)
• 7000‑тонный вариант (две единицы): 117,199–149,768 g PS
• Контроллер: C-TOUCH, 15" XGA (1024 x 768)
• Стандартное управление: полное цифровое CanBus
• Smart Energy: мотор с переменной частотой; возможность снижения оборотов в режиме ожидания
• Безопасность и стандарты: Директива по машинам 2006/42/EC; CE‑сертификация; соответствие EN 201 и ANSI/SPI B151.1-2007
