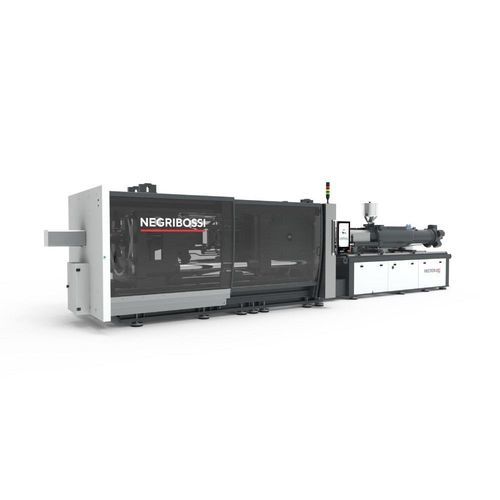

Горизонтальный термопластавтомат VECTOR sT

сервогидравлическийгибридныйдля ПВХ

Обзор Серия VECTOR sT — гибридные инжекционные литьевые машины с 5‑точечным двойным рычажным зажимом, доступная в исполнениях 650, 800, 1100 и 1300 тонн. Инжекционные блоки размером 4960–17000 оснащены вращением шнека, приводимым гидромотором. Энергоэффективность была ключевым направлением разработки с использованием современной технологии сервонасоса, адаптированной для инжекционного литья.

Контроллер MOTUS Multi‑Touch

• Инновационная навигация жестами: смахивание, прокрутка и масштабирование
• Виртуальный объект для перемещения осей по направлению жеста (патент в процессе)
• Современный тонкий дизайн, знакомый пользователям смартфонов
• Настраиваемый интерфейс
• Секвенсор для создания специальных циклов
• Быстрый поиск для редактирования параметров, графического редактирования и анализа
• Новые режимы работы: "step" и "in production"
• Умные сигналы тревог для улучшенного управления неисправностями
• 21,5" цветной TFT LC мультитач дисплей 1920x1080
• Подключения PowerLink на основе Ethernet реального времени
• Передача данных со скоростью связи < 2 ms
• RFID для внешнего доступа

Ключевые особенности

• Полностью цифровое управление POWERLINK
• Система зажима Smart Flex с большим шагом колонн для крупных форм
• Длинные ходы извлекательной системы
• Прочный инлайн‑инжекционный блок
• Давление на материал увеличено более чем на 15%
• Скорость впрыска увеличена более чем на 25% при регенерации
• Подготовка для AMICO 4.0

Ключевые сектора

• Контрактное литье
• Строительство
• Материалообработка
• Бытовая техника

Технологии и автоматизация

• Возможность многокомпонентной/мультиматериальной обработки
• ВПВ (PVC) литьё
• Микроячеистое вспенивание (MuCell)
• Газовая инжекция
• Интеграция с роботами

Характеристики — узел зажима

• 5‑точечный двойной рычажный зажим
• Пластины в конфигурации Euromap или SPI
• Закалённые направляющие
• Подвижная плита направляется самосмазывающимися втулками
• Опорные лапы подвижной плиты
• Привод регулировки высоты формы
• Автоматическая центральная система смазки с электрическим насосом
• Трёхступенчатые профили скоростей закрытия/открытия
• Предподача подвижной плиты
• Управление закрытием/открытием по замкнутому контуру через пропорциональный клапан
• Цифровое отображение позиции подвижной плиты на интерфейсе оператора
• Цифровое управление и отображение позиции крестовины на интерфейсе
• Цифровое отображение силы зажима на интерфейсе
• Самонастройка толщины формы и силы зажима
• Двухступенчатый профиль скорости выброса с повторяемым выбросом, регулируемым по скорости, давлению и положению
• Цифровое отображение позиции вытеснителя на интерфейсе
• Сигнал возврата вытеснителя
• Свободно программируемое управление многократным вытягиванием сердечников
• Передняя пневмодверь

Характеристики — инжекционный блок

• Инжекционный блок с линейным гидравлическим цилиндром
• Электродвигатель шнека управляется векторным инвертором
• Замкнутый цикл управления скоростью двигателя
• Инжекционный блок ходит по линейным подшипникам
• Поворотный инжекционный блок для удобства демонтажа и чистки шнека
• Система быстрой смены бочонка
• Биметаллический бочонок
• Универсальный профиль шнека, подходящий для большинства термопластов
• Инжекционный узел приводится двумя цилиндрами для точного центрирования сопла
• Керамические нагревательные ленты с порогом тревоги по температуре
• Профили скорости и давления впрыска
• Переключение на поддерживающее давление по позиции шнека, гидравлическому давлению или времени
• Цифровое отображение положения шнека на панели оператора
• Регулируемый профиль скорости вращения шнека и задержка вращения
• Регулируемый профиль обратного давления с цифровым отображением
• Декомпрессия до и после возврата шнека
• Программы intrusion moulding и авто‑промывки
• Бункер из нержавеющей стали

Характеристики — гидравлическая система

• Насос с переменной подачей и пропорциональным управлением потока и давления в замкнутой системе
• Цифровое отображение давления гидросхемы на интерфейсе
• Пропорциональный клапан для перемещения подвижной плиты
• Контроль уровня масла, температуры и засорения фильтров
• Система контроля температуры масла
• Автоматический запорный клапан охлаждающей воды
• Программа предварительного подогрева масла
• Масляный фильтр в напорной и/или обратной линии насоса
• Теплообменник для охлаждения масла
• Смотровое окно в баке для облегчения очистки
• Масляный указатель

Характеристики — электрическая система

• Корпус для электрических компонентов с защитой IP55
• Электродвигатели с прямым пуском
• Главный выключатель с блокировкой, исключающей открытие при включённом прессе
• Защита от перегрузки для мотор‑насосных агрегатов и смазочно‑вспомогательных цепей
• Предохранители и статические реле для управления нагревом цилиндра пластикации
• Векторный инвертор для вращения шнека
• Вентилятор для циркуляции воздуха в электрическом шкафу
• Светодиодные индикаторы на электромагнитных клапанах и полностью маркированные электрические цепи
• Соответствует стандартам Euromap или UL

Охлаждающая система

• Расходомер с регулируемыми независимыми контурами и индикацией температуры/расхода воды (один контур для охлаждения горловины, остальные для охлаждения формы)

Основание

• Пониженное основание для оптимизации совместного использования с роботом
• Опциональное поднятое основание для выпадения деталей
• Шумопоглощающие корпуса мотор‑насосных агрегатов
• Отверстия для антивибрационных монтажных подушек
• Лоток для сбора отработанного смазочного масла

Устройства безопасности

• Сооружена в соответствии с Директивой по машинам 98/37/CE и ее изменениями
• Все модели сертифицированы CE европейским сертификационным органом
• Устройства соответствуют стандартам EN 201 и ANSI/SPI B151.1-2007
• Защита спереди и сзади формы с двойным блокировкой и гидравлическими предохранительными устройствами
• Мониторинг корректной работы гидравлических и электрических средств защиты
• Интерлок защитного кожуха для продувки сопла

Технические характеристики

• Серия моделей: VECTOR sT
• Доступные усилия зажима: 650, 800, 1100, 1300 тонн
• Диапазон размеров инжекционных блоков: 4960–17000
• Тип зажима: 5‑точечный двойной рычажный
• Привод: гибридный серво‑гидравлический с технологией сервонасоса
• Контроллер: MOTUS Multi‑Touch, 21.5" 1920x1080, PowerLink, RFID
• Зажим: Smart Flex, закалённые направляющие, цифровые показания положения и силы, регулировка высоты формы
• Инжекция: inline гидравлический цилиндр, векторный инвертор для шнека, биметаллический барабан, быстрая смена
• Повышение производительности: +15% давление на материал, +25% скорость впрыска при регенерации
• Гидравлика: насос переменной подачи, пропорциональное управление в замкнутом контуре, управление маслом и охлаждение
• Электрика: шкаф IP55, векторный инвертор, маркированные цепи, соответствие Euromap/UL
• Охлаждение: несколько независимых контуров с индикацией расхода и температуры
• Готовность к автоматизации: пониженнoe основание для робота; многочисленные интерфейсы (робот, мониторинг процесса, логирование данных)
• Опции: вытягивание сердечника, продувка воздухом, пропорциональный клапан выталкивания, интерфейсы робота, специальные шнеки/бочки, интеграция горячеканальной системы, интерфейс газовой инжекции, мониторинг RJG, сервисы AMICO и др.
