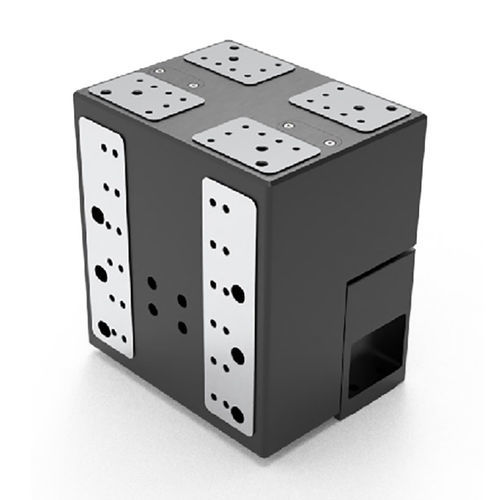

Линейный стол позиционирования SST160 series

Zвертикальныймеханизированный

● Диапазон вертикального перемещения 25 или 30 мм ● Минимальный шаг до 100 нм ● грузоподъемность до 6 кг ● Возможность установки линейного энкодера с прямым измерением ● Привод шагового двигателя ● поперечные шариковые направляющие ● Низкопрофильная, высокоточная платформа вертикального переводного столика ● Платформа вертикального перемещения E-SST160-Z50 обеспечивает высокоточное перемещение по оси Z с субмикронным разрешением при нагрузке до 6 кг. В отличие от вертикально установленных линейных каскадов, концепция платформы с высокой жесткостью обеспечивает гораздо более низкий профиль с 360-градусным доступом к полезной нагрузке, избегая при этом моментных нагрузок, которые могут повлиять на работу подшипников и/или прямолинейность движения. подъемный каскад с отличной прямолинейностью и плоскостностью движения ● Конструкция вертикальной платформы обеспечивает отличную прямолинейность и плоскостность движения, а также лучшие характеристики по тангажу и рысканию по сравнению с вертикально установленными этапами линейного позиционирования, где консольная нагрузка может вызвать прогибы в опорных линейных подшипниках. ● Линейное перемещение с высоким разрешением с голосовыми серводвигателями E-SST160-Z50 имеет внутренний привод от шагового двигателя, оснащен шариковыми направляющими, использует решетку высокого разрешения для замыкания контура и оснащен высокопроизводительным драйвером для обеспечения минимального смещения и повторяемости этапа позиционирования. достижение высокой производительности. E-SST160-Z50 Z-ось шаговый двигатель подъемный стол2 (2) ● Компьютерное управление, программное обеспечение, программирование для управления Z-стадиями серии E-ABVT-Z предлагаются одноосевые и многоосевые высокопроизводительные контроллеры перемещения. Компания Precision-stage предоставляет драйверы и программное обеспечение для ввода в эксплуатацию и облегчения работы, а также примеры программ на популярных языках программирования.
