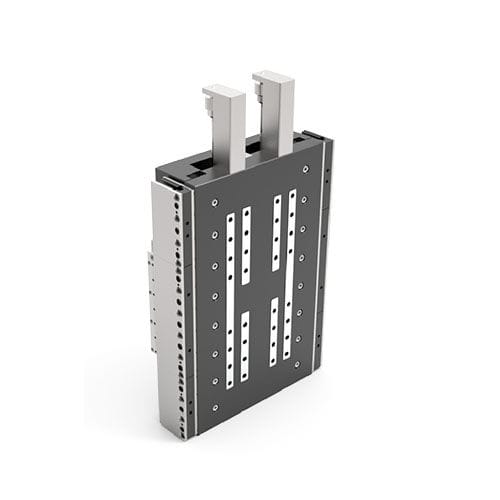

Линейный координатный стол E-NFZ240-Z series

вертикальныйс линейным двигателемдля высокой нагрузки

● Особенности конструкции ● Разработан для высокопроизводительного сканирования и контроля ● Активная предварительная воздушная нагрузка на всех несущих поверхностях ● Обратная связь с линейным энкодером обеспечивает субнанометровое разрешение ● Высокая жесткость для больших нагрузок и отличные геометрические характеристики ● с ходами от 50 и 100 мм ● Встроенный противовес Воздушно-подшипниковая конструкция для высоких динамических характеристик В подшипнике E-LMT145-Z предусмотрен предварительный натяг "воздух-воздух" как на вертикальной, так и на горизонтальной поверхностях. Противоположное тонкопленочное давление поддерживает номинальный допуск на зазор в подшипнике. Такая конструкция, в дополнение к большой поверхности воздушного подшипника, распределяющей нагрузку по большой площади поверхности, приводит к созданию ступени с исключительной жесткостью, которая идеально подходит для тяжелых или смещенных нагрузок. запатентованные технологии производства позволяют получить ступень с непревзойденными геометрическими характеристиками, которые максимально повышают производительность, обеспечивая превосходные характеристики по тангажу, крену, рысканию, прямолинейности и плоскостности. Движущей силой этого этапа является бесщеточный линейный серводвигатель серии Precision-stage. В нем используется безжелезная вилка, что означает отсутствие зубчатого зацепления и притягивающих сил, что обеспечивает непревзойденную плавность движения. Бесконтактный воздушный подшипник, бесконтактный привод линейного двигателя и бесконтактное устройство обратной связи обеспечивают многолетнюю работу без технического обслуживания при высоких уровнях производительности, ожидаемых от оборудования. Благодаря отсутствию механического контакта между движущимися элементами, E-LMT145-Z не подвергается износу и не снижает производительность с течением времени. Срок службы практически неограничен, а благодаря отсутствию смазки - только чистый сухой газ - воздушные подшипники идеально подходят для чистых помещений и медицинских применений.
