Электромагнитный клапан с прямым приводом System 13

2/2 каналавода

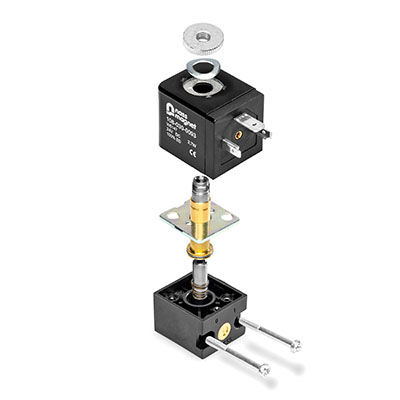

Название "System 13" означает модульную систему, состоящую из соленоидных катушек, систем якорей, соленоидных операторов и соленоидных клапанов. Диаметр якорей всех компонентов клапана составляет около 13 мм. Это значение является основной характеристикой данного типа. Эффективность компонентов была доведена до оптимального уровня в ходе многолетнего моделирования, конструирования и практических испытаний. Применение системы 13 Соленоидные операторы и соленоидные клапаны системы 13 могут использоваться для управления 2/2- или 3/2-ходовыми клапанами, особенно в пневматике. Доступные функции переключения - нормально закрытый и нормально открытый. Для 3/2-ходовых клапанов этой серии типичные максимальные значения рабочего давления и номинальной ширины составляют 40 бар/5 мм. Электромагнитные приводы и электромагнитные клапаны предназначены для работы со сжатым воздухом или другими нейтральными газами. соленоидные операторы и соленоидные клапаны 2/2 могут также использоваться для управления неагрессивными жидкостями. Функция Когда соленоидный оператор/соленоидный клапан обесточен, якорь (1) под действием пружины сброса (2) опускается на нижнее седло клапана (3). Нижнее седло клапана закрыто уплотнительным элементом (4). В этом положении переключателя верхнее седло клапана (5) в магнитопроводе открыто. Когда на клапан подается напряжение, магнитная сила превышает силу пружины сброса и перемещает якорь в противоположное крайнее положение. В этом случае верхнее седло клапана (5) закрыто уплотнительным элементом (6), а нижнее седло клапана (3) открыто. Соленоидные операторы и соленоидные клапаны имеют идентичную функциональность. Однако при заказе электромагнитных операторов ни нижнее седло клапана, ни корпус клапана не поставляются.
