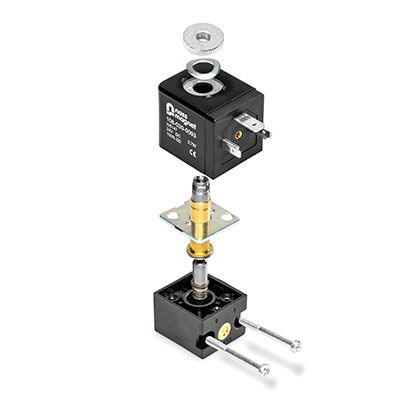

Электромагнитный клапан с прямым приводом System 6

2/2 каналанормально открытыйнормально закрытый

Название "System 6" означает модульную систему, состоящую из соленоидных катушек, систем якорей, соленоидных операторов и соленоидных клапанов. Диаметр якорей всех компонентов клапана составляет около 6 мм. Это значение является основной характеристикой данного типа. Эффективность компонентов была доведена до оптимального уровня в ходе многолетнего моделирования, конструирования и практических испытаний. Применение системы 6 Соленоидные операторы и соленоидные клапаны System 6 могут использоваться для управления 2/2- или 3/2-ходовыми клапанами. Доступные функции переключения - нормально закрытый и нормально открытый. Для седельных клапанов 3/2 этой серии типичные максимальные значения рабочего давления и номинальной ширины составляют 10 бар/1 мм. Для 2/2-ходовых устройств максимальное рабочее давление составляет 16 бар, а максимальная номинальная ширина - 1,8 мм. Компоненты системы 6 в основном используются в качестве пилотных клапанов в пневматике. Электромагнитные приводы и электромагнитные клапаны предназначены для работы со сжатым воздухом или другими нейтральными газами. Использование других веществ возможно по предварительному согласованию с компанией nass magnet. Функция Когда электромагнитный привод/соленоидный клапан (стандартное исполнение, 3/2-ходовой, нормально закрытый) обесточен, якорь (1) под действием пружины сброса (2) надавливает на нижнее седло клапана (3). Нижнее седло клапана закрыто уплотнительным элементом (4). В этом положении переключателя верхнее седло клапана (5) в магнитопроводе открыто. Когда на клапан подается напряжение, магнитная сила превышает силу пружины сброса и перемещает якорь в противоположное крайнее положение. В этом случае верхнее седло клапана (5) закрыто уплотнительным элементом (6), а нижнее седло клапана (3) открыто.
