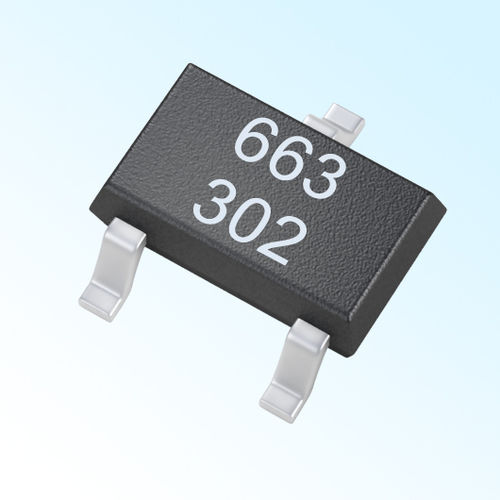

Магнитный датчик с эффектом Холла AH3663

SMDс двухполярным коммутатором

Цифровая микромощная омниполярная ИС Холла Особенности и преимущества △ Цифровой выход, омниполярная защелка △ Стабильная работа во всем диапазоне температур △ Низкий диапазон рабочего напряжения: 2,5 В ~ 5,5 В △ Высокая устойчивость к механическим нагрузкам △ Бесконтактный выход, безопасность и надежность △ Диапазон рабочих температур: -40°C ~ 85°C △ Варианты корпусов TO-92UA и SOT-23-3L △ Разработаны в соответствии с требованиями ЕС RoHS и REACH Примеры применения △ Автомобильная электроника, бытовая электроника и промышленная электроника △ Датчики расхода воды △ Определение уровня жидкости △ Определение положения △ Ручное оборудование (мобильные телефоны, панорамные экраны, ноутбуки и т.д.) △ Бесконтактный ключ/кнопка △ Гарнитура Bluetooth △ Система дверных защелок Общее описание AH3663 - это цифровая омниполярная ИС Холла с защелкой и одним выходом. Она обладает хорошей температурной стабильностью и работает в диапазоне температур от -40°C до 85°C с функцией защелки. Датчик эффекта Холла AH3663 включает в себя следующие элементы на одном кремниевом кристалле: защиту от обратного напряжения, стабилизатор напряжения, схему температурной компенсации, генератор напряжения Холла, усилитель сигнала, триггер Шмитта и драйвер выхода с открытым затвором и др. Микросхема AH3663, изготовленная по КМОП-технологии, рассчитана на более низкое напряжение питания и меньшую мощность. Он выпускается в двух типах корпусов: SOT-23-3L (тип M) и TO-92UA (тип UA). Каждый корпус не содержит свинца (Pb), а выводные рамки покрыты 100% матовым оловом.
