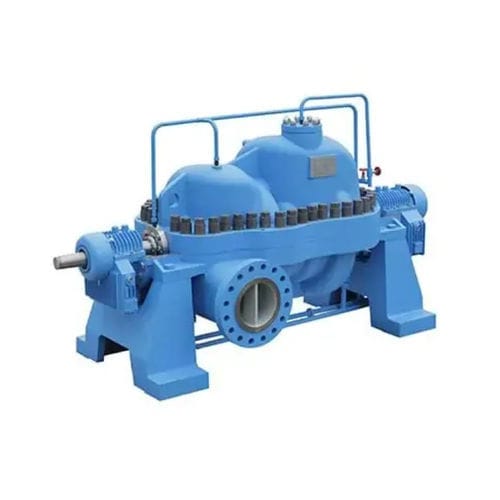

Центробежный насос NDS

для сточных воддля маслаэлектрический

Корпус насоса разделен горизонтально по осевой линии, верхняя часть - крышка насоса, нижняя часть - корпус насоса, всасывающий вход и выход находятся на корпусе насоса ниже оси насоса, рабочее колесо расположено симметрично, осевое усилие автоматически уравновешивается без сложного механизма балансировки. В качестве уплотнения насоса используется механическое уплотнение. Осевая линия поддерживает отдельную конструкцию ножек насоса, корпус подшипника имеет структуру с воздушным охлаждением, на внешней стороне подшипников с обоих концов установлен вентилятор, что удобно для рассеивания тепла. Основной конфигурацией уплотнения вала является механическое уплотнение, а корпус насоса принимает структуру с центральной опорой. Стандартная конфигурация подшипниковой части - подшипниковая часть с воздушным охлаждением и масляной смазкой, на ведущем конце установлен подшипник скольжения для восприятия радиальной силы, а на неприводящем конце установлены два радиально-упорных подшипника и подшипник скольжения. Рабочее колесо установлено для балансировки осевого усилия с одинаковым количеством рабочих колес, расположенных с обеих сторон. Осевая разъемная структура насоса удобна для обслуживания, для этого необходимо только открыть крышку насоса, а разъемная структура уплотнительного кольца делает обслуживание более удобным, уплотнительное кольцо можно заменить без снятия рабочего колеса, и нет необходимости разбирать входной и выходной трубопровод. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА Улучшение кавитационной стойкости насоса. В камере для воды под давлением используется двойная волюта, а радиальная сила полностью сбалансирована в теории. Приводной конец имеет конический вал, и муфта легко разбирается.
