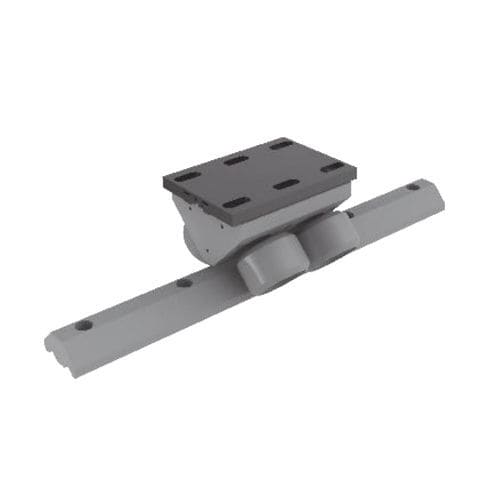

Линейная направляющая с упором PR series

с роликамирегулируемая

Регулировочные пластины позволяют легко установить правильную предварительную нагрузку во время установки на станок, воздействуя на размер Ih. Две стальные пластины устанавливаются между кареткой Rolbloc и монтажной поверхностью. Установка производится установочным винтом перед окончательной затяжкой винтов, используемых для крепления Rolbloc. Размер W пластин на 2 мм ниже центрального корпуса Rolbloc. Используйте сторону Rolbloc в качестве ориентира для позиционирования. Когда пластины установлены в среднем положении (толщина A), они могут быть смещены на 10 мм от центральной линии блока. Допустимое смещение может быть уменьшено установкой на ноль для минимального или максимального регулирования. Учитывайте 10 мм пространства за пределами длины пластины с каждой стороны (20 мм за пределами длины блока), чтобы использовать полную возможность настройки толщины +/- 0,7 мм.
