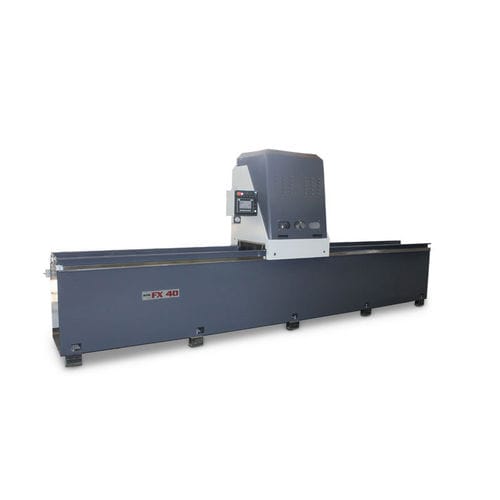

Станок для шлифования поверхность FX40

для крупногабаритных деталейдля ножадля пластин

Описание
Шлифовальный станок FX40 для плоской обработки доступен в исполнениях с длиной шлифования от 1500 мм до 7100 мм (более длинные варианты по запросу). Оснащён мощным двигателем шлифовального круга и предназначен для крупных производителей лезвий и предприятий, выполняющих шлифовку крупных заготовок.

Мультимедиа

• Видео продукта доступно
• Видеоурок доступен
• Брошюра (PDF) доступна

Основные характеристики

• Вращающийся электромагнитный стол от -90° до +90° (стандартная ширина 200 мм)
• Угловой делитель для магнитного стола
• Двигатель шлифовального круга 30 кВт (40 HP)
• Кольцо для сегментов Ø350 мм
• Цифровой программатор PLC SIMATIC S7-1200
• Автоматическая смазка
• Переменная скорость каретки 1–30 м/мин с регулированием через PLC
• Автоматическая подача шлифовального круга и полностью программируемый рабочий цикл через PLC
• Быстрая подача/отвод круга и режим медленной подачи
• Поперечный перемещаемый суппорт для точного выравнивания круга
• Отдельный бак охлаждающей жидкости с насосом 180 л/мин

По запросу (опции)

• PLC Siemens с сенсорным экраном
• Магнитный стол повышенной полярности (High Power)
• Вращающийся магнитный стол шириной 250 / 300 / 350 мм
• Кольцо для сегментов Ø400 / Ø450 мм
• Двигатель круга 45 кВт (60 HP)
• Переменная частота вращения круга
• Медленная скорость каретки 0,3 м/мин
• Датчик уровня RTS — система компенсации износа круга
• Магнитный очиститель охлаждающей жидкости с дисками
• Очиститель с бумажным фильтром (автоматический или ручной)
• Дополнительная рабочая головка 3,7 кВт (5 HP) автоматическая или ручная
• Система аспирации/вытяжки

Характеристики / технические спецификации

• Модель: FX40
• Длины шлифования: 1500–7100 мм (по запросу возможна большая длина)
• Двигатель круга: стандарт 30 кВт (40 HP); опция 45 кВт (60 HP)
• Вращающийся магнитный стол: -90° до +90°, стандартная ширина 200 мм (другие ширины по запросу)
• Кольцо для сегментов: Ø350 мм (Ø400 / Ø450 мм опционально)
• PLC: SIMATIC S7-1200 (сенсорный экран по запросу)
• Скорость каретки: 1–30 м/мин (0,3 м/мин опционально)
• Насос охлаждающей жидкости: отдельный бак с насосом 180 л/мин
• Автоматическая смазка и программируемые циклы через PLC
• Поперечное смещение суппорта для выравнивания круга
• Опционально: система компенсации износа круга и системы очистки охлаждающей жидкости
