Тестовый модуль электричество ML4067-224

импедансаимпульса токацелостности

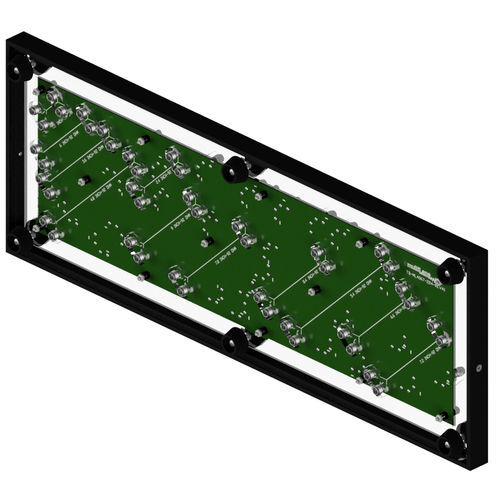

Экосистема 112G/224G HSIO заставляет производителей полупроводников и систем полагаться на новые методы и технологии для проверки своих разработок. Новые методы эквализации несут основную ответственность за восстановление сигналов с потерями и должны быть охарактеризованы в реальных условиях. Платы эмуляции каналов/ISI-платы MultiLane являются идеальным инструментом для этой цели. Имея множество тщательно разработанных дифференциальных тестовых трасс, эти пассивные тестовые принадлежности добавляют точные ISI (межсимвольные помехи) для калибровки или стресс-тестирования DSP, модулей, редукторов или других соответствующих систем в реальных условиях. Плата эмуляции каналов ML4067-224 содержит 11 трасс длиной от 1,2 до 9 дюймов с целевыми потерями от 4 до 30 дБ на целевой частоте Найквиста 53,125 ГГц. ML4067-224 - это простая в использовании, компактная и портативная конструкция. Все трассы заканчиваются 1-мм или 1,85-мм разъемами. Типичные применения: - Валидация ИС - Нагрузочное тестирование приемника - Проверка эквализации Rx - Эмуляция каналов OIF-CEI-112/224G и соответствующих стандартов IEEE 802.3, таких как dj, bs, ck и т.д. Ключевые особенности - ML4067-224 имеет 11 трасс на верхней стороне с импедансом трассы 92 Ом - На нижней стороне имеется 11 дополнительных трасс с импедансом 100 Ом - Потери, применимые ко всем трассам, составляют от 4 дБ до 30 дБ - Целевая частота Найквиста 53,125 ГГц - Вся плата поставляется с 1-мм или 1,85-мм разъемами
