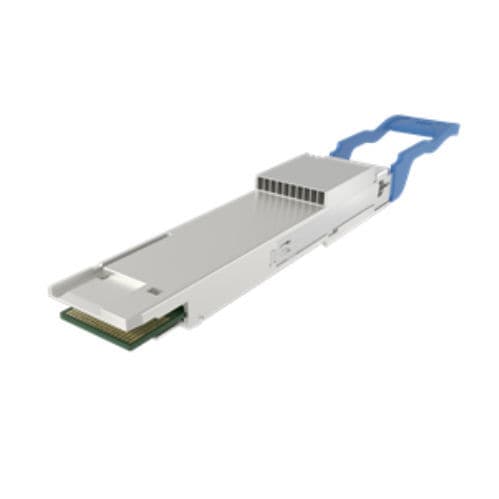

Тестовый модуль обратная петля ML4062-ALB2-2A-112

электричествомощностьнапряжения

- Форм-фактор QSFP-DD MSA - Совместимые с MSA конфигурация и EEPROM - Программируемые страницы памяти MSA - Пользовательские карты памяти - Интерфейс I2C - Архитектура на основе DSP - Тестовые модули могут быть оснащены портом USB-C для дистанционного управления/автоматизации - Управление модулем поддерживается через стандартный интерфейс I2C CMIS со стороны разъема или USB-C со стороны носа - Статический IP-протокол: связь через USB-C или RJ45 Ethernet - Встроенный электрический чип DSP - Три независимых радиатора питания, рассеивающих до 19,2 Вт (обычно 25 Вт общего рассеивания, включая DSP) - Два датчика температуры - Датчик напряжения - Температура отключения, предотвращающая перегрев модуля - Ретиммер + эквалайзер - Предустановленный эквалайзер TX/RX для различных профилей - Поддержка 8x25, 26 и 53 Гбд NRZ/PAM4 - Генерация и обнаружение шаблонов (PRBS7-58, 13Q, 15Q, 31Q, SSPRQ и т.д.) - Расширенное отслеживание битовых ошибок с высоким разрешением Контур Активный электрический шлейф (ALB) ML4062-ALB1-2A/B и ML4062-ALB1-2A/B112 выступает в качестве полнофункционального диагностического интерфейса QSFP-DD и используется для тестирования портов QSFP-DD/QSFP-DD800. ALB включает в себя микросхему DSP с 8xTX-каналами и 8xRX-каналами. DSP генерирует высокоскоростные электрические сигналы. Каналы TX передают данные от трансивера к хосту, а каналы RX принимают данные от хоста к трансиверу. Графический интерфейс пользователя - Приборная панель управления для точек питания - Конфигурация CMIS - Тонкая настройка ответвителей эквализации TX - Генерация/обнаружение PRBS на основе каждого канала - Дополнительные функции в разработке
