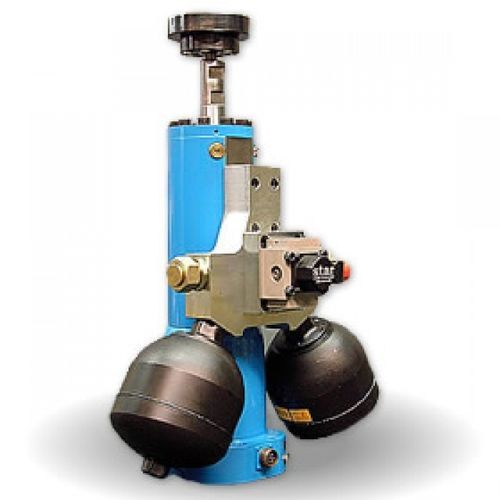

Гидравлический сервоцилиндр SLZ series

ротационныйпоршневыйдля механического испытания

Сервогидроцилиндр
Сервогидроцилиндры преобразуют гидравлическую энергию (управляемую сервоклапанами) в механическую. Существуют осевые и крутильные варианты: в осевых цилиндрах нагрузка передаётся за счёт линейного перемещения, в крутильных — создаётся крутящий момент при вращении. Такие цилиндры применяются в сервогидравлических испытательных машинах и системах для статических и динамических испытаний материалов и деталей.

Характеристики и спецификации
Все осевые сервозиллиндры соответствуют строгим требованиям по амплитуде и частоте для различных характеристик. Высокая чувствительность, очень высокая скорость поршня, механическая прочность и экономичность являются результатом накопленного опыта, технического ноу‑хау и качества производства.

Ниже — некоторые модели из ассортимента:

SLZ 630-1000 kN

• Технические характеристики:
• Габариты и вес стандартных цилиндров без клапана:
• Нагрузка: 630 / 1000 kN
• Базовый диаметр: 470 mm
• Высота: 705 / 1050 mm
• Ход: 100 / 250 mm
• Вес: 500 / 730 kg

SLZ 250-400 kN

• Технические характеристики:
• Габариты и вес стандартных цилиндров без клапана:
• Нагрузка: 250 / 400 kN
• Базовый диаметр: 370 mm
• Высота: 605 / 905 mm
• Ход: 100 / 250 mm
• Вес: 295 / 560 kg

SLZ 100-160 kN

• Технические характеристики:
• Габариты и вес стандартных цилиндров без клапана:
• Нагрузка: 100 / 160 kN
• Базовый диаметр: 275 mm
• Высота: 605 / 905 mm
• Ход: 100 / 250 mm
• Вес: 155 / 240 kg

SLZ 10-63 kN

• Технические характеристики:
• Габариты и вес стандартных цилиндров без клапана:
• Нагрузки: 10 / 16 / 25 / 40 / 63 kN
• Базовый диаметр: 205 mm
• Высота: 479 / 539 / 829 mm
• Ход: 40 / 100 / 250 mm
• Вес: 35 / 38 / 65 kg

MSLZ 7-15,8 kN

• Технические характеристики:
• Габариты и вес стандартных цилиндров без клапана:
• Нагрузки: 5 / 15,8 kN
• Базовые размеры: 86 × 88 mm
• Высота: 209,5 / 263,5 / 363,5 mm
• Ход: 20 / 50 / 100 mm
• Вес: 6,3 / 8,3 / 11,6 kg

Крутильные сервозиллиндры (SDZ)

• Технические характеристики:
• Вариант исполнения: фиксированный или вращающийся
• Номинальный момент: 1–64 kN·m
• Амплитуда: макс. ±50°
• Угол кручения: макс. 100°

Технические спецификации

• Семейство продукции: сервогидроцилиндры (осевые и крутильные)
• Диапазон нагрузок (в зависимости от модели): от 5 kN до 1000 kN (см. данные по моделям)
• Типичные базовые диаметры: 86 mm до 470 mm (зависит от модели)
• Диапазон высот (стандартные модели, без клапана): 209,5 mm до 1050 mm (зависит от модели)
• Варианты хода: 20 mm до 250 mm (зависит от модели)
• Диапазон веса: примерно 6,3 kg до 730 kg (зависит от модели)
• Крутильные сервозиллиндры: номинальный момент 1–64 kN·m, амплитуда макс. ±50°, угол кручения макс. 100°
