Испытательное устройство огнестойкости

автоматическоедля строительных материаловпламени

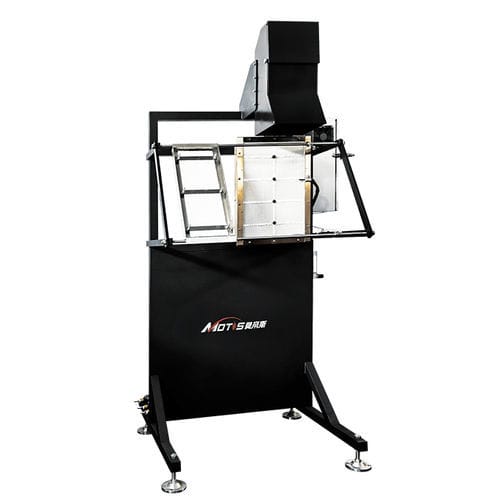

Прибор для измерения распространения пламени на излучающих панелях, соответствующий стандарту ASTM E162, предназначен для измерения горючести поверхности строительных материалов и материалов из ячеистых пластмасс. Во время испытания по стандарту ASTM E162 наклонный образец размером 6 на 8 дюймов помещается перед панелью излучающего тепла размером 12 на 18 дюймов, работающей на газовом топливе. Образец поджигается по верхнему краю, и оператор регистрирует расстояние и время продвижения фронта пламени. В то же время система регистрирует повышение температуры в штабеле над теплоизлучающей панелью. Результатом испытания является индекс излучающей панели (Is), который определяется распространением пламени и тепловой эволюцией (повышением температуры в штабеле). Аппарат для определения распространения пламени лучистой панели состоит из: - Радиантной панели размером 12" на 18", изготовленной из пористого цемента и чугунного корпуса. - Аспиратор венчурного типа для смешивания пропанового газа и воздуха. - Центробежный вентилятор на задней стороне панели для подачи воздуха 9,4 л/с. - Система газоснабжения, подающая газ пропан к излучающей панели. - Электрический искровой запальник и автоматический отсекающий клапан для розжига панели излучения. - Пирометр для измерения температуры поверхности горящей панели. - Калибровочная горелка из нержавеющей стали и измеритель расхода газа метана. - Держатель образцов из нержавеющей стали с 3'' метками для определения распространения пламени. - Пилотная горелка из нержавеющей стали и расходомер ацетиленового газа. - Штатив из нержавеющей стали с восемью термопарами K-типа. - Система сбора данных, ежесекундный сбор температуры и времени. - Программное обеспечение с функциями калибровки системы, базовой процедуры, процедуры тестирования, экспорта данных и отчетов.
