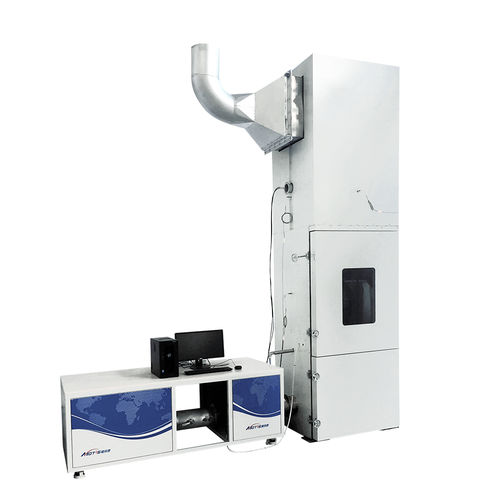

Испытательное устройство реакции на воздействие огня

автоматическоес управлением от компьютерадля строительных материалов

Испытательный аппарат Brandschacht, в соответствии с DIN 4102 часть 15, предназначен для огневых испытаний строительных материалов и элементов. Брандшахта" представляет собой квадратную камеру, в которую снизу подается постоянный поток воздуха, а из верхней части камеры выходят продукты сгорания. Образцы устанавливаются вертикально и подвергаются воздействию пламени, создаваемого квадратной газовой горелкой. Прибор для испытаний Brandschacht состоит из: - Камера Brandschacht имеет внутренние размеры 800 мм на 800 мм на 2000 мм. - Стенка камеры представляет собой многослойную конструкцию, состоящую (изнутри наружу) из 2-мм стального листа, 6-мм керамического войлока (плотность не более 600 кг/м3), двух минеральных изоляционных волокон толщиной 40 мм (номинальная плотность 100 кг/м3) и стального листа. - Снизу вверх расположены входная камера, регулятор воздуха, камера сгорания, измерительная секция и выходное отверстие. - Во входную камеру подается воздух с постоянной скоростью и температурой через воздуховод φ200 с правой стороны. - Впускная система с постоянной температурой способна обеспечить постоянный поток воздуха с расходом 10±1 м3/мин и температурой 23±2°C. - Впускная камера, оснащенная изолированной термопарой типа K для измерения температуры всасываемого воздуха с точностью до 0,1°C. - Стабилизатор воздуха, установленный над впускной камерой и состоящий из пористой стальной пластины и нескольких слоев стекловолокна для гомогенизации впускного воздушного потока.
