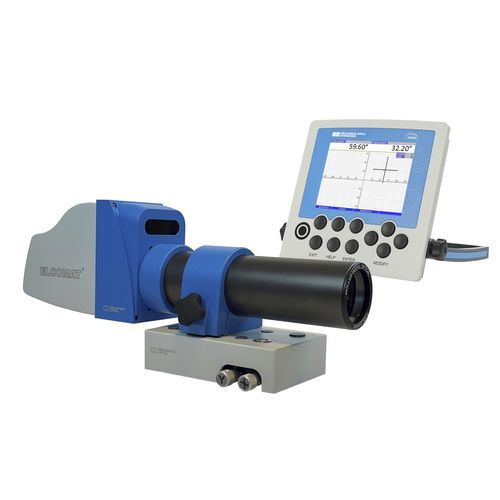

Электронный автоколлиматор ELCOMAT® 5000

По сравнению со своим предшественником ELCOMAT® 3000, ELCOMAT® 5000 имеет в 10 раз более высокую частоту измерений, а также больший диапазон измерений и лучшее соотношение сигнал/шум благодаря прямой обработке сигнала в измерительной головке. Кроме того, внутренние датчики положения могут использоваться для быстрого и точного выравнивания измерительной головки и измерения прямолинейности "на лету" при взаимодействии с новым блоком индикации 5000. Измерительные задачи - Электронные автоколлиматоры в основном используются для решения следующих измерительных задач: - Измерение малых углов - Сверхточная регулировка и калибровка углов - Контроль качества станков и их компонентов - Автоматизация сборки - Контроль углового положения Принцип измерения Автоколлиматоры - это оптические измерительные приборы, которые могут измерять малейшие изменения углового положения оптических отражателей. В электронных автоколлиматорах изображение автоколлимации регистрируется с помощью ПЗС-линеек или камеры. Диапазон измерения и расстояние измерения Диапазон измерения любого автоколлиматора уменьшается с увеличением расстояния измерения. Точность измерения автоколлиматоров зависит от расстояния, что исключает влияние окружающей среды. У автоколлиматоров серии ELCOMAT® диапазон измерения остается постоянным до определенного расстояния, а затем уменьшается с увеличением расстояния между автоколлиматором и зеркалом. Типичный диапазон измерений на различных расстояниях указан в технических характеристиках ELCOMAT® 5000.
