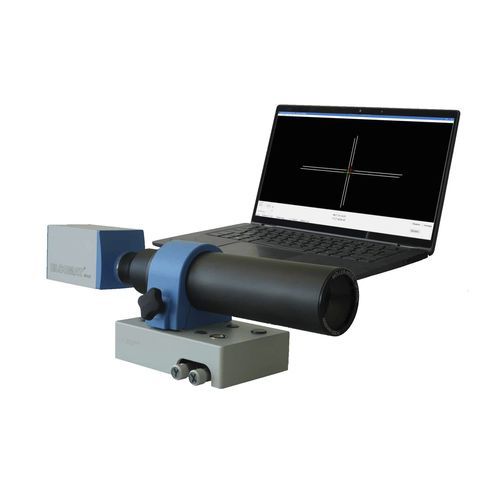

Электронный автоколлиматор ELCOMAT® direct N

Каждый ELCOMAT® direct N состоит из датчика автоколлимации и программного обеспечения ELCOdirect. ELCOdirect можно использовать с Microsoft® Windows и современным ПК, ноутбуком или портативным компьютером. Датчик автоколлимации подключается к компьютеру через USB-интерфейс. Библиотека динамических связей (DLL) Microsoft® Windows с функцией автоколлимации включена в программное обеспечение ELCOdirect. ELCOMAT® direct N предназначен в первую очередь для использования в оптическом производстве. Он особенно подходит для решения следующих измерительных задач: - измерение малых углов - высокоточная регулировка и калибровка углов - автоматизация сборки - измерение углов клиньев и призм - контроль углового положения Чтобы выбрать наиболее подходящее изделие ELCOMAT® N для решения вашей измерительной задачи, воспользуйтесь таблицей технических обзоров всех приборов ELCOMAT®. Принцип измерения На следующей схеме показан принцип измерения ELCOMAT® direct N. Сначала изображение прицела направляется через объектив в бесконечность (коллимированный пучок света). Это означает, что пучок света параллелен оптической оси. Если пучок света отражается от плоского зеркала с очень высоким качеством поверхности (< λ/10), объектив передает изображение прицела на ПЗС-матрицу. Наклон зеркала можно определить непосредственно по отклонению отраженного изображения прицела от оптической оси системы ELCOMAT® direct N. Диапазон измерений и расстояние Диапазон измерения каждого автоколлиматора остается постоянным до определенного расстояния между автоколлиматором и отражателем, а затем уменьшается с увеличением расстояния измерения из-за виньетирования.
