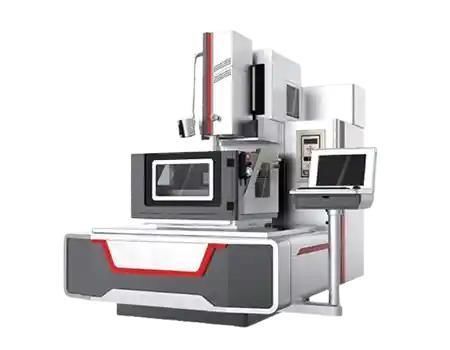

Станок электроэрозионной обработки с проводом DK7725M

высокой точностивысокоскоростнойсверхточный

Обзор продукта
DK7725M входит в серию DK77M точных станков проволочно-резательной электроэрозии (Wire EDM). Компактная жёсткая конструкция корпуса из чугуна HT300 снижает вибрации и обеспечивает стабильность обработки. Полный 5-осевой CNC-контроль позволяет выполнять конические резы, многопозиционные контуры и сегментированные профили для сложных деталей.

• Вместимость детали: 500×400 мм
• Ходы (X×Y): 320×250 мм
• Макс. загрузка: 250 кг

Ключевые особенности

• Полный 5-осевой CNC-контроль для сложной конической и 3D-контурной обработки
• Корпус из чугуна HT300 минимизирует термическое дрейфование и механические деформации
• Высокоточные направляющие и шарико-винтовые пары Taiwan Shangyin
• Интеллектуальное ПО траектории реза улучшает чистоту кромки и эффективность циклов
• Оптимизирован для инструментальных сталей, карбидов и сплавов

Рекомендуемые конфигурации

• Прецизионная молибденовая проволока — обеспечивает размерную стабильность при контурной резке
• Автоматическая система заправки проволоки — сокращает простои и повышает повторяемость
• Стабилизатор натяжения проволоки — повышает консистентность кромки и снижает влияние вибраций
• Модуль охлаждения заготовки — поддерживает температурную однородность для прецизионных компонентов
• Контроллер против электрохимического разрушения — продлевает срок службы проволоки и улучшает качество поверхности
• CAD/CAM ПО для раскладки (nesting) — автоматизирует сложные траектории реза и библиотеки форм

Пример применения

• Клиент: Мастерская прецизионных пресс-форм — Южная Корея
• Сценарий: Резка деталей гнёзд для разъёмов со ступенчатыми геометриями
• Настройка: DK7725M с направляющими HIWIN, проволока 0,18 мм, авто-заправка и режим высокоскоростного разряда
• Результаты: Размерная точность ≤ ±0,006 мм; шерховатость поверхности Ra ≤ 0,9 μm; сокращение времени цикла ~20% по сравнению с предыдущим поколением; повторяемая точность и чистые кромки на малых деталях

Технические характеристики

• Модель: DK7725M
• Серия: DK77M Series
• Макс. размер заготовки: 500 × 400 мм
• Ход (X × Y): 320 × 250 мм
• Макс. загрузка: 250 кг
• Корпус станка: чугун HT300 (компактный, жёсткий)
• Управление: Полный 5-осевой CNC
• Направляющие & шарико-винты: Taiwan Shangyin высокоточные компоненты
• Рекомендуемая проволока: Прецизионная молибденовая проволока (например, 0,18 мм в примере)
• Опции: автоматическая система заправки проволоки, стабилизатор натяжения проволоки, модуль охлаждения заготовки, контроллер против электрохимического разрушения
• ПО: CAD/CAM для раскладки и интеллектуальное ПО траекторий реза
• Типичная достигнутая точность (пример): ≤ ±0,006 мм
• Типичная шероховатость поверхности (пример): Ra ≤ 0,9 μm
