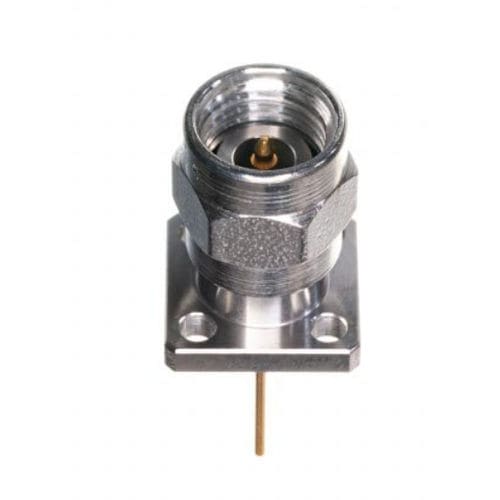

Пол
Мужчина
Диаметр / длина зонда
.025 / .430
Частота (ГГц)
18, 27, 36, 40
Монтаж
фланец с 4 отверстиями
Размер фланца
.375 SQ
Диаметр отверстия фланца
0.067
Стиль
Волновод
Доступные аксессуары:
-Пусковой штырь и диэлектрик
-Пусковой штырь/накладка
-Пусковой штырь/прокладка и диэлектрик
Электрические:
-Бесмодовый диапазон 40,0 ГГц
-Низкий КСВН
oDC до 18,0 ГГц ............1.10:1 макс
o18.0 - 40.0 ГГц ...........1.15:1 макс
-Низкая утечка радиочастотного сигнала _< -100 дБ
-Низкие инсерционные потери
Материалы/Конструкция:
-Корпус: Сталь, сплав CRES UNS S30300 по ASTM A582, пассивированный по ASTM A967
-Контакты: Бериллиевая медь (BeCu), UNS C17300 по ASTM B196, с золотым покрытием по MIL-G-45204 или ASTM B488
-Захват центрального контакта: Жесткий захват с двумя бусинами из Ultem 1000, согласно ASTM D5205 и KEL-F согласно ASTM D1430
-Интерфейс разъема: В соответствии с MIL-STD-348, рис. 323-1 и 323-2
-Высокое металлическое кольцо заземления для 360° контакта металл-металл
---
