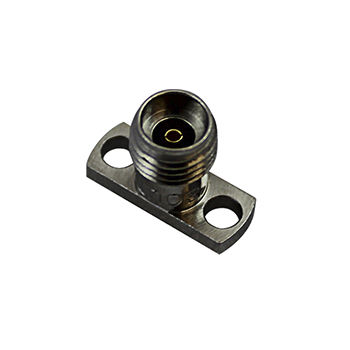

Соединитель тип K 1014-07SF

РЧкоаксиальныйджек

Пол Женщина Диаметр принимаемого штифта .009 Герметичное уплотнение в наличии ДА Частота (ГГц) 18, 27, 36, 40 Монтаж фланец с 2 отверстиями Размер фланца .500 L Диаметр отверстия фланца 0.102 Инструменты, С-образное отверстие T-1491-1 Инструменты, паяльник T-1412-15 Доступные принадлежности: -Пусковой штифт и диэлектрик -Пусковой штифт/накладка -Пусковой штифт/прокладка и диэлектрик Электрические: -Бесмодовый диапазон 40,0 ГГц -Низкий КСВН oDC до 18,0 ГГц ............1.10:1 макс o18.0 - 40.0 ГГц ...........1.15:1 макс -Низкая утечка радиочастотного сигнала _< -100 дБ -Низкие инсерционные потери Материалы/Конструкция: -Корпус: Сталь, сплав CRES UNS S30300 по ASTM A582, пассивированный по ASTM A967 -Контакты: Бериллиевая медь (BeCu), UNS C17300 по ASTM B196, с золотым покрытием по MIL-G-45204 или ASTM B488 -Захват центрального контакта: Жесткий захват с двумя бусинами из Ultem 1000, согласно ASTM D5205 и KEL-F согласно ASTM D1430 -Интерфейс разъема: В соответствии с MIL-STD-348, рис. 323-1 и 323-2 -Высокое металлическое кольцо заземления для 360° контакта металл-металл
