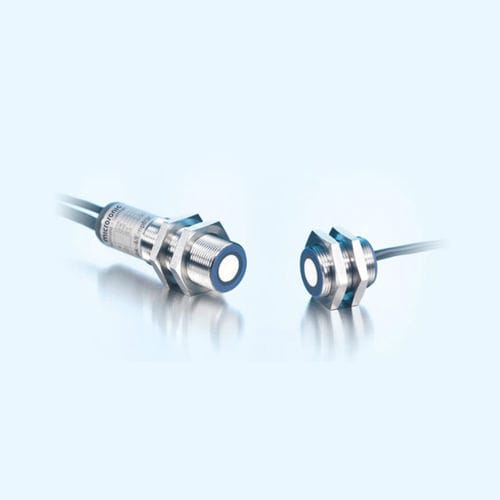

Новейший вид ультразвукового контроля двойного листа. Четыре варианта исполнения датчика: для гибкости монтажа.
Основные харкатеристики
3 управляющих входа для внешней настройки чувствительности материала, триггер и Teach-in
Teach-In опция например, для определения слипшихся листов пленки
Исполнение с головкой 90° для индивидуальных применений
Вариант с внешним M18 приемным преобразователем
Варианты с очень компактными передатчиками и приемниками в резьбовой втулке M12
Конфигурация
Надежное обнаружение одинарных и двойных листов
Не нуждаются в режиме teach-in (plug and play)
Выход двойного листа или отсутствия листа
Рабочее расстояние между передатчиком и приемником выбирается от 20 до 60 мм
Опция "триггер" для применения на складских линиях
Настройка параметров через LinkControl
Описание
Задача
обнаружения двух или более листов продукции, случайно слипшихся вместе
Принцип
Ультразвуковой датчик посылает высокочастотные "пучки" импульсов, которые проходят через материал и улавливаются приемником с другой стороны. При прохождении звука, материал вибрирует. В результате этой вибрации, на приемник с другой стороны листов попадает очень слабая звуковая волна. Она улавливается приемником, и анализируется. Если сигнал проходит более чем через 2 листа, то он настолько слаб, что уже не фиксируется приемником. dbk-4 определяет наличие двойных листов, одинарных или их отсутствия
Рабочие диапазоны
Новый dbk-4 имеет 3 входа управления, с помощью которых могут быть выбраны 3 диапазона обнаружения. Стандартный рабочий диапазон охватывает удельный вес листового материала в диапазоне от 20 г/м2 до 1200 г/м2.
