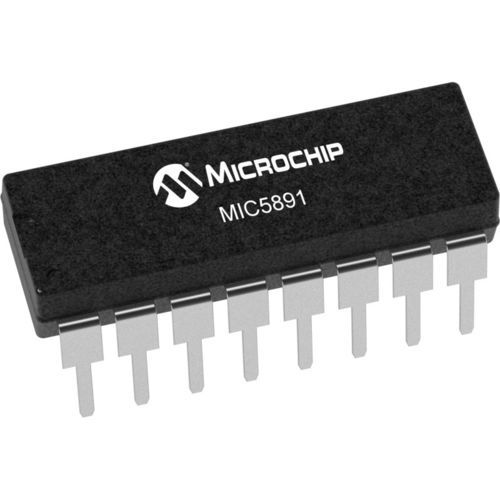

Чип драйвер MIC5891

мощностьдетектор напряжения CMOS

Драйвер с защелкой MIC5891 - это высоковольтная, сильноточная интегральная схема, состоящая из восьми КМОП-защелок данных, КМОП-схем управления общим STROBE и OUTPUT ENABLE, а также драйверов биполярных транзисторов Дарлингтона для каждой защелки. Биполярная/МОП-конструкция обеспечивает чрезвычайно низкое энергопотребление защелок при максимальной гибкости интерфейса. MIC5891 обычно работает на частоте 5 МГц при логическом питании 5 В. КМОП-входы совместимы со стандартными логическими уровнями КМОП, ПМОП и НМОП. Для обеспечения правильного логического уровня на входе можно использовать схемы TTL с соответствующими подтягивающими резисторами. Выход последовательных данных CMOS позволяет каскадировать дополнительные драйверы, если требуется более 8 бит. MIC5891 имеет выходы с открытым эмиттером и диодами подавления для защиты от переходных процессов в индуктивной нагрузке. Выходные транзисторы способны потреблять ток 500 мА и выдерживать напряжение не менее 35 В во включенном состоянии. Одновременная работа всех драйверов при максимальном номинальном токе требует снижения рабочего цикла из-за ограничений по мощности корпуса. Для увеличения тока нагрузки выходы могут быть запараллелены. MIC5891 выпускается в 16-контактном пластиковом корпусе DIP (N) и 16-контактном широком корпусе SOIC (WM). Характеристики продукта Высоковольтные, сильноточные выходы Диоды защиты от переходных процессов на выходе типовая частота ввода данных 5 МГц КМОП-защелки с низким энергопотреблением Parametrics Тип - источник Выходные каналы - 8 Рабочее напряжение на выходе (В) - переходное - 50 Рабочее напряжение Vout (В) - устойчивое - 35 Iout (мА) на канал - -500 Структура выхода - открытый эмиттер Дарлингтона Структура входа - последовательный
