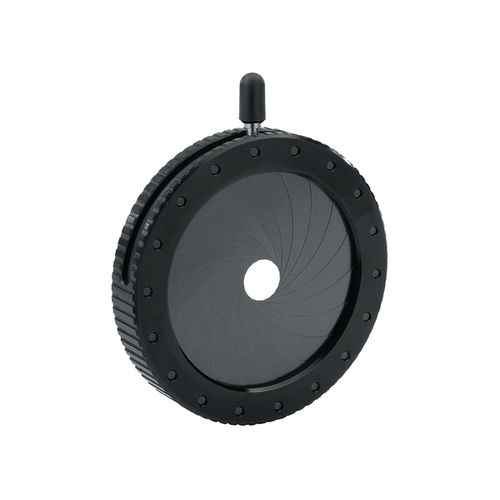

Ирисовая диафрагма M-DI47 series

Эти диафрагмы обеспечивают плавную регулировку апертуры (от 5 мм до 73 мм) для различных распространенных оптических применений, таких как выравнивание и ослабление луча. Обе модели имеют несколько подпружиненных стальных створок для обеспечения круглого отверстия и крепятся непосредственно к оптическим стойкам и колоннам. Два диапазона размеров диафрагмы обеспечивают отверстия от 5 до 73 мм 18 перекрывающихся пружинных стальных створок образуют круглую диафрагму Плавное, непрерывное управление диафрагмой Крепится непосредственно к оптическим стойкам с метрической резьбой Широкий диапазон возможных размеров диафрагмы Ирисовые диафрагмы серии M-DI47 устанавливаются непосредственно на метрические оптические стойки и колонны с помощью шпильки с резьбой M4 (необходимо снять резиновое покрытие). Они имеют удобный для захвата корпус для приведения в действие диафрагмы и обеспечивают плавно изменяемую апертуру для множества оптических применений, таких как выравнивание луча, ослабление света или использование в качестве перегородки для блокирования ложных отражений и рассеянного света. Доступны две модели с диапазонами размеров апертуры от 5,0 мм до 49 мм и от 7,0 мм до 73 мм. Непрерывно регулируемая апертура идеальной формы Для плавной регулировки и оптимальной формы отверстия диафрагмы каждая диафрагма состоит из 18 изогнутых, перекрывающихся створок из пружинной стали. Эти створки пересекаются, обеспечивая круглое отверстие, и плавно регулируются между двумя опорными кольцами с помощью штифтовой ручки, прикрепленной к внутреннему кольцу.
