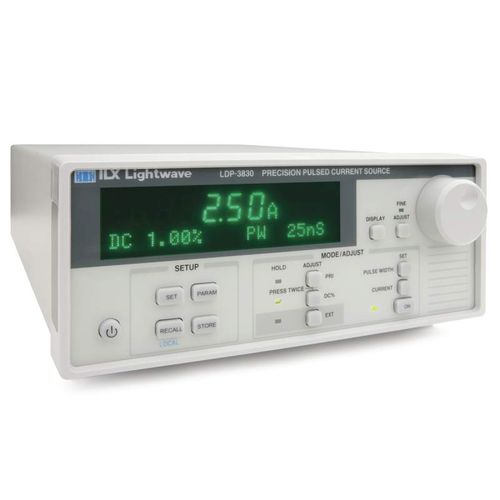

Прецизионный источник импульсного тока LDP-3830 специально разработан для управления лазерными диодами и квантово-каскадными лазерами и идеально подходит для одноэмиттерных VCSEL или массивов VCSEL. Он обеспечивает регулируемый пиковый импульсный ток до 5 А при напряжении согласования до 20 В, регулируемую длительность импульсов от 25 нс до 1 мкс и регулируемый рабочий цикл от 0,01 % до 5,00 %. Тщательная проработка конструкции обеспечивает высокую повторяемость амплитуды и ширины импульса от импульса к импульсу. В LDP-3830 реализованы функции защиты лазера, включая резервные ограничения тока, защиту от переходных процессов, плавающие выходы и защитные блокировки.
Выходной импульсный ток до 5 ампер
напряжение 20 В
Регулируемая длительность импульса от 25 нс до 1 мс с регулируемым рабочим циклом до 5%
Защита лазерных диодов, включая ограничения по току, защиту от переходных процессов, защитные блокировки и реле короткого замыкания
Компьютерные интерфейсы USB и GPIB
Приборный драйвер LabVIEW®
Характеристики
Прецизионное управление импульсами для лазерных диодов и квантово-каскадных лазеров
LDP-3830 был разработан для обеспечения безопасного и повторяемого импульсного тока для лазерных диодов и квантово-каскадных лазеров. LDP-3830 способен выдавать пиковый ток до 5 А в диапазоне длительности импульсов от 25 нс до 1 мкс с максимальным рабочим циклом 5%. Для достижения длительности импульсов 25 нс с временем нарастания менее 10 нс схема импульсов содержится в плате импульсов LPB-386, а все функции управления передаются с LDP-3830. Для точного контроля параметров лазерного привода импульсная плата LPB-386 имеет возможность контролировать ток с помощью переключателя, расположенного на плате LPB-386. Для применения в квантово-каскадных лазерах,
---
