Клапан с исполнительным устройством RV-FLUID

поворотный затворпневматическийдля контроля

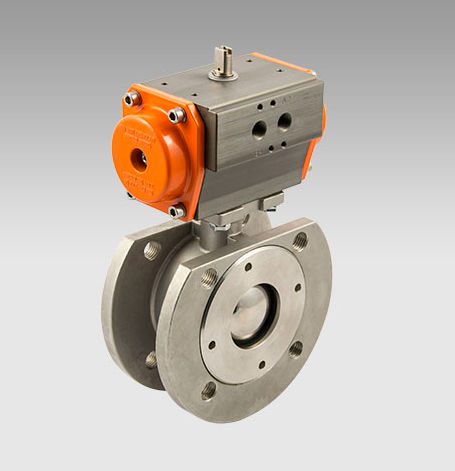

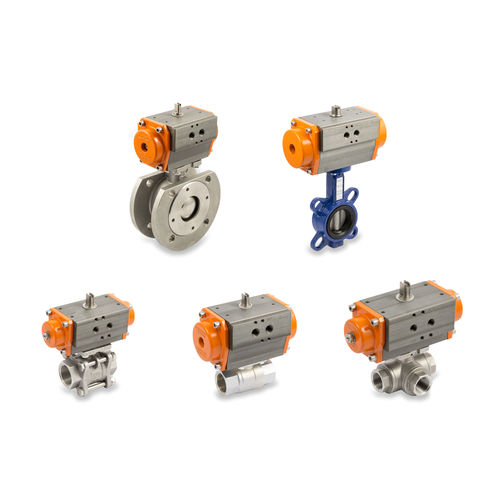

Приводные клапаны серии RV-FLUID состоят из пневматического поворотного привода серии R4, который управляет шаровым или дроссельным клапаном. Шаровые краны бывают двух- и трехходовыми, с корпусом из никелированной латуни или нержавеющей стали. Поворотные затворы выпускаются с корпусом из окрашенного чугуна и линзой из никелированного чугуна. Привод - реечный, с алюминиевым корпусом, обработанным толстым твердым анодированием, и головкой с порошковым покрытием. Он может быть как одностороннего, так и двухстороннего действия и позволяет поворачивать клапан на 90 градусов с регулировкой концевых выключателей на обоих концах. Управление осуществляется по типу "шестерня-рейка" - технология, характеризующаяся постоянной подачей крутящего момента на протяжении всего вращения. Управление клапаном может осуществляться как непосредственно на приводе благодаря интерфейсу NAMUR VDI\VDE-3845, так и дистанционно с помощью резьбовых соединений на корпусе. Для определения положения концевых выключателей на приводе может быть установлено специальное дополнительное оборудование (блок выключателей).
