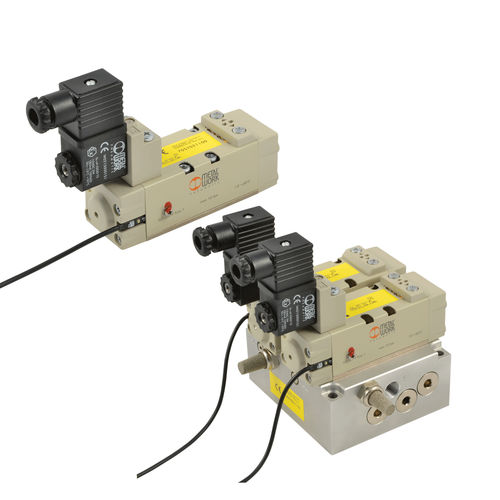

Пневматический распределитель с выдвижным ящиком SAFE AIR ® series

с пневматическим приводомс электрическим управлением5/2 канала

Начиная с серии прочных и надежных клапанов, например, по ISO 5599/1, были добавлены некоторые специальные функции, такие как наличие системы диагностики состояния клапана и создание двойного канала, гарантирующего архитектурное резервирование. Самая простая версия оснащена одним электропневматическим клапаном 5/2 с монопостным управлением. Общеизвестно, что когда этот тип клапана находится в состоянии простоя (катушка не находится под напряжением), порт 1 подключается к порту 2, а порт 4 сбрасывает напряжение. Когда клапан работает (катушка находится под напряжением), порт 1 подключается к порту 4, а порт 2 сбрасывается. Когда катушка снова обесточена, клапан возвращается в состояние холостого хода (таким образом, порт 4 сбрасывается) с помощью пружины, которая возвращает золотник в исходное положение. В случае неисправности золотник может оставаться в рабочем положении даже при обесточенном катушке, оставляя отверстие 4 под давлением. Чтобы компенсировать эту проблему, мы добавили датчик эффекта Холла, который считывает положение катушки. Это означает, что когда клапан деактивирован, датчик включен, а когда клапан активирован, датчик выключен. Состояние, в котором датчик выключен, а катушка обесточена, указывает на наличие проблемы. Этот клапан, поставляемый в 3 типоразмерах для серии ISO 5599/1, является компонентом категории 2 согласно ISO EN 13849 и пригоден для использования в защитных цепях до PL=c
