Пневматическая автономная сверлильная головка GD40

электромеханическаяэлектрическаядля нарезания резьбы

Обзор
GD40 — компактное сверлильное устройство, разработанное для изготовления конструкционной стали в средах, соответствующих требованиям AISC, и предназначенное для установки на портал Element 500. Узкий профиль и мультипроцессная функциональность позволяют выполнять сверление, нарезание резьбы, зенковку, расточку, резку (плазма или кислородно-газовая) и маркировку в одной настройке, сокращая обработку плит и занимаемую площадь.

Особенности и преимущества

• Снижает или исключает вторичные операции, объединяя несколько процессов обработки в одной установке.
• Шпиндель Suhner с конусом CAT 40; максимальный диаметр сверления 1-9/16" (40 мм) в мягкой стали в зависимости от варианта.
• Возможность нарезания резьбы, расточки и зенкования для полной подготовки отверстий.

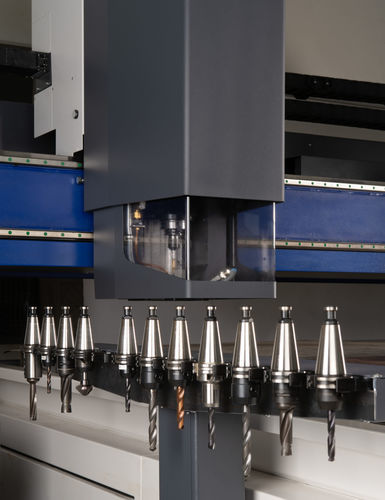

• Пневматический держатель инструмента для быстрых, полностью автоматизированных смен инструментов; опциональный стационарный магазин/сменщик инструментов (вместимость 12 инструментов) с возможностью расширения и гибкими вариантами крепления.
• Сервоприводный прижим обнаруживает поверхность детали и создает прижимную силу для стабилизации материала во время обработки.
• Интегрированная продувка сжатым воздухом удаляет стружку из зоны обработки.
• Выделенный мотор по оси Y обеспечивает абсолютное позиционирование каретки сверла и автоматическую парковку вне зоны резания в простое.
• Система зажатия каретки по оси Y надежно фиксирует каретку при сверлении.
• Автоматическое измерение инструмента экономит время и повышает точность глубины, устраняя ошибки ручных измерений.
• Система смазки MQL подает смазку через сверлильный инструмент и/или через внешнюю насадку.

Управление процессом
64-битный контроллер Global Connect под управлением Windows 11 обеспечивает управление через 18.5" сенсорный экран и интуитивную наладку сверлильных инструментов. Интегрированная CAD/CAM-функциональность OmniWin упрощает программирование, планирование и обучение операторов.

Установлен на
Element 500

Технические характеристики

• Модель: Сверлильная установка GD40
• Шпиндель: Шпиндель Suhner с конусом CAT 40
• Максимальный диаметр сверления: 1-9/16" (40 мм) в мягкой стали (зависит от варианта)
• Процессы: Сверление, нарезание резьбы, расточка, зенкование, резка (плазма или кислородно-газовая), маркировка
• Смена инструмента: Пневматический держатель; опциональный стационарный сменщик/хранилище инструментов (вместимость 12 инструментов); расширяемое хранилище
• Зажим: Сервоконтролируемый прижим; система зажима каретки по оси Y
• Позиционирование: Выделенный мотор по оси Y с абсолютным позиционированием и автоматической парковкой
• Удаление стружки: Интегрированная продувка воздухом
• Измерение инструмента: Автоматическое измерение инструмента
• Смазка: Система смазки MQL
• Управление: 64-битный контроллер Global Connect под Windows 11; 18.5" сенсорный экран; интеграция OmniWin CAD/CAM
• Интеграция: Разработано для крепления на портале Element 500
