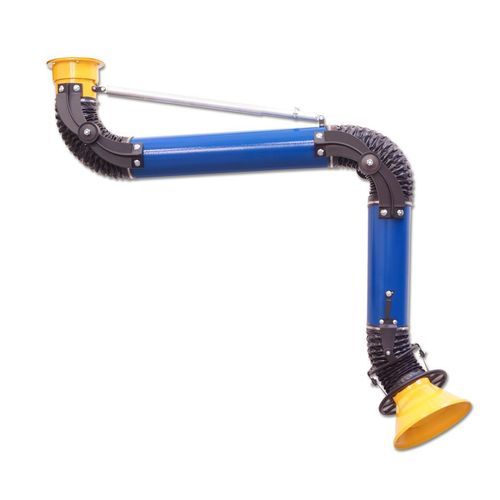

Фиксированный всасывающий рукав Oskar 160

для установки на потолкегибкийшарнирный

Обзор продукта
Oskar 160 — самонесущий рукав для удаления дыма, предназначенный для локального отсоса сварочного дыма, пыли при шлифовании и полировке, масляных туманов и других аэрозольных загрязнений в промышленных условиях. Рукав выполнен с алюминиевыми литыми деталями, гладкими трубами и алюминиевыми внешними шарнирами для снижения потерь давления и шума и упрощения обслуживания. Все регулировки выполняются снаружи; встроенная воздушная заслонка — единственный внутренний элемент, поэтому для регулировки не требуется доступ к загрязненному воздушному потоку или внутренней поверхности воздуховода.

Типичные области применения

• сварка
• шлифование
• ловушка масляного тумана
• резка
• полировка
• покраска
• упаковка
• стандартная термостойкость до 80°C
• рекомендуемый расход воздуха 1000–1400 m3/h
• для удаления незагрязняющих, неагрессивных воздушных загрязнений

Стандартная конструкция

• все регулировки снаружи
• алюминиевый кожух с направителем воздуха
• ручка по кругу кожуха
• алюминиевые соединения кожуха
• средние и поворотные соединения из алюминиевого литья
• монтажный поворотный элемент из алюминия и стали
• гладкие трубы
• встроенная воздушная заслонка (стандарт)
• черные гибкие шланги из ПВХ (термостойкость до 80°C)
• стандартное порошковое покрытие

Доступные модели / версии

• Oskar 1620 подвесной рукав – вылет 2 m / 6 ft
• Oskar 1630 подвесной рукав – вылет 3 m / 10 ft
• Oskar 1640 подвесной рукав – вылет 4 m / 14 ft
• Oskar 1620P напольный рукав – вылет 2 m / 6 ft
• Oskar 1630P напольный рукав – вылет 3 m / 10 ft
• Oskar 1640P напольный рукав – вылет 4 m / 14 ft
• карточка каталога Oskar 160 и технические брошюры доступны

Технические характеристики

• Рекомендуемый расход воздуха: 1000–1400 m3/h
• Термостойкость гибкого шланга: до 80°C (175°F)
• Материалы конструкции: кожух и соединения из алюминия, средние и поворотные соединения из алюминиевого литья, монтажный поворотный элемент из алюминия и стали
• Конструкция: гладкие трубы и внешние алюминиевые соединения для низкого сопротивления и низкого шума
• Регулировки: все внешние (не требуется доступ к загрязненному потоку воздуха или внутренностям воздуховода)
• Встроенная воздушная заслонка (стандарт)
• Кожух: алюминий с направителем воздуха и ручкой
• Шланги: черный ПВХ (стандарт)
• Отделка: стандартное порошковое покрытие
• Предназначено для: локального удаления незагрязняющих, неагрессивных воздушных загрязнений
• Доступные вылеты: 2 m, 3 m, 4 m (подвесные и напольные варианты)
• Для очень высокотемпературных применений рекомендуется использовать рукава из нержавеющей стали
