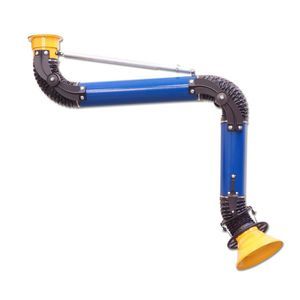

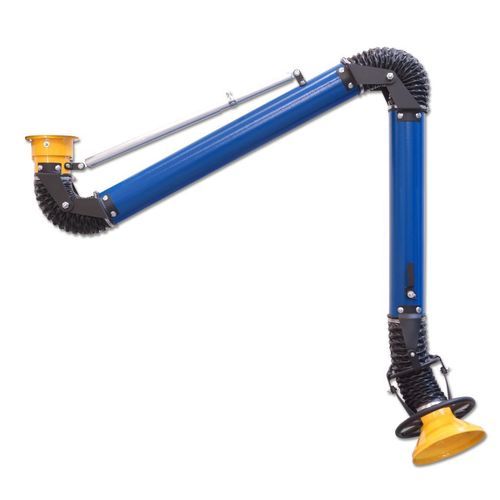

Фиксированный всасывающий рукав Oskar 100

для установки на потолкегибкийтелескопический

Общее описание продукта
Самонесущий рукав для удаления дыма Oskar 100 предназначен для захвата загрязнений у источника в средних по размеру областях применения: покраска, шлифование, полировка, сварка и механическая обработка. Внутри нет механических узлов, кроме встроенного воздушного клапана; все регулировки доступны снаружи, что обеспечивает обслуживание без контакта с загрязненным потоком воздуха. Гладкие трубы снижают потерю давления и уровень шума, упрощая обслуживание и продлевая срок службы.

Применение

• Лаборатории, сварочные посты, масляный туман, шлифование
• Стандартная температурная стойкость до 80°C / 175°F; повышенная стойкость зависит от типа шланга и порошкового покрытия; для очень высоких температур рекомендуется использовать рукава из нержавеющей стали
• Рекомендуемый диапазон расхода воздуха 350–500 m3/h
• Локальный захват загрязнений у источника, за исключением химически агрессивных воздушных потоков

Конструкция

• Все регулировки доступны снаружи
• Алюминиевый кожух с направителем воздуха и рукояткой по периметру
• Алюминиевые соединения кожуха; средние и поворотные шарниры из стали
• Монтажный поворотный узел из алюминия и стали
• Гладкие трубы и черные ПВХ гибкие шланги (стандарт)
• Стандартный встроенный воздушный клапан и порошковое покрытие
• Полностью инкапсулированная телескопическая пружина в подвесных моделях

Рукав Oskar 100 - детали:

• Каталожная карточка: самонесущие рукава Oskar 100
• Подвесные модели: Oskar 1015 – вылет 1,5 м (5 ft)
• Подвесные модели: Oskar 1020 – вылет 2 м (6 ft)
• Подвесные модели: Oskar 1025 – вылет 2,5 м (8 ft)
• Напольные модели: Oskar 1015P – вылет 1,5 м (5 ft)
• Напольные модели: Oskar 1020P – вылет 2 м (6 ft)
• Напольные модели: Oskar 1025P – вылет 2,5 м (8 ft)

Технические характеристики

• Модель: Oskar 100
• Бренд: Oskar Air Products
• Тип продукта: самонесущий рукав для удаления дыма
• Варианты крепления: подвесные и напольные (самонесущие) модели
• Доступные вылеты: 1,5 м (5 ft), 2 м (6 ft), 2,5 м (8 ft)
• Внутренний механизм: отсутствует, кроме воздушного клапана
• Регулировки: все доступы снаружи
• Рекомендуемый расход воздуха: 350–500 m3/h
• Термостойкость: стандартный шланг до 80°C / 175°F; повышенная стойкость зависит от шланга и покрытия; для очень высоких температур рекомендуется нержавеющая сталь
• Материалы: алюминиевый кожух и соединения; средние и поворотные шарниры из стали; монтажный шарнир из алюминия и стали; черные ПВХ гибкие шланги (стандарт)
• Особенности: алюминиевый кожух с направителем воздуха, рукоятка, гладкие трубы для низкого давления и шума, полностью инкапсулированная телескопическая пружина в подвесных моделях, встроенный воздушный клапан, порошковое покрытие
• Назначение: локальный захват загрязнений у источника для не химически агрессивных воздушных потоков
