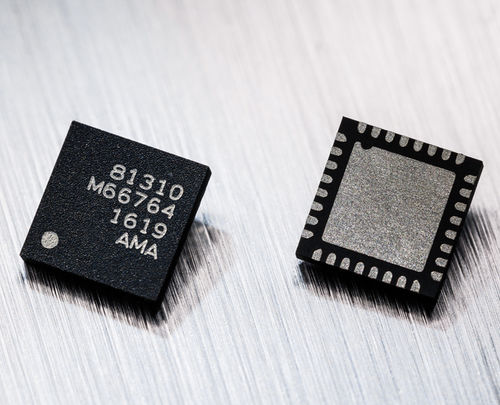

Шаговое управление двигателем MLX81310-MLX81315

Постоянный токBLDC

MLX81310/15 входит в семейство интеллектуальных ИС драйверов двигателей LIN. MLX81310: ИС драйвера двигателя LIN 2-го поколения < 0,4 A MLX81315: ИС драйвера LIN-двигателя 2-го поколения < 0,8 A Основные характеристики Однокристальный контроллер двигателя с четырьмя полумостами (5 Ом для MLX81310 или 1 Ом для MLX81315), встроенным MCU и интерфейсом LIN Коммуникационный интерфейс Совместимость с ШИМ и LIN 1, LIN 2, J2602 Описание продукта MLX81310/15 является частью семейства интеллектуальных ИС драйверов двигателей с интерфейсом LIN. MLX81310/15 обеспечивает управление малогабаритными BLDC-, шаговыми и DC-двигателями с низким уровнем шума при управлении без датчика или с датчиком, а также цифровой LIN-интерфейс для передачи команд и обратной связи. LIN-интерфейс совместим с LIN 1, LIN 2, J2602 и может быть сконфигурирован для ШИМ-связи. Адреса ведомых узлов могут быть определены автоматически с помощью метода шунтирования шины или альтернативно с помощью кодирования выводов. Типичные применения: Заслонки систем отопления, вентиляции и кондиционирования воздуха Активные жалюзи решетки радиатора Вентиляторы выравнивания и охлаждения светодиодных фар Интеллектуальное управление клапанами Особенности и преимущества Однокристальный контроллер двигателя с четырьмя полумостами (5 Ом для MLX81310 или 1 Ом для MLX81315), встроенным MCU и LIN-интерфейсом Коммуникационный интерфейс Совместимость с ШИМ и LIN 1, LIN 2, J2602 Совместимость с большинством вариантов конфигурации адресов узлов, включая автоматическую адресацию с использованием метода "шина-шунт" и кодирование выводов Микрошаговый режим с низким уровнем шума и бездатчиковым обнаружением остановки двигателя Широкие возможности диагностики (OV, UV, OT, OC, ...) Встроенный регулятор питания: [4, 28]В со спящим режимом Современная высоковольтная КМОП-технология 0,18u (версия с 32 кБ Flash для серийного производства и версия с ПЗУ для очень крупносерийного производства)
