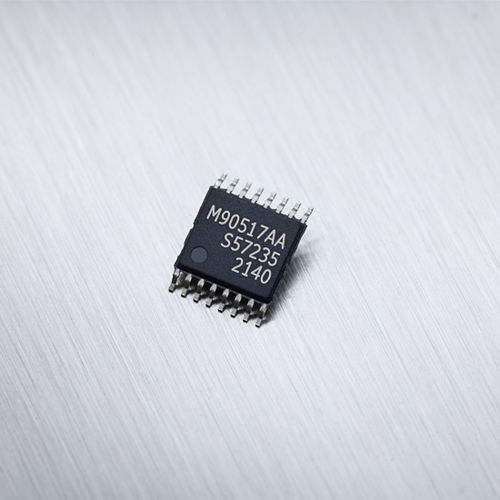

Ротационный датчик положения MLX90517
бесконтактныймагнитныйиндуктивный

ротационный датчик положения
ротационный датчик положения
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
ротационный
Контактный / бесконтактный
бесконтактный
Технология
магнитный, индуктивный
Выходной сигнал
аналоговый
Место применения
для промышленности
Другие характеристики
абсолютный, микро, высокоскоростной
Напряжение питания

МАКС.: 5 V

МИН.: 0 V

Температура окружающей среды

МАКС.: 160 °C
(320 °F)

МИН.: -40 °C
(-40 °F)

Описание

MLX90517 - это высокоскоростная индуктивная резольверная ИС, используемая для абсолютного измерения вращательного движения/положения в автомобильных системах, критичных к безопасности. Она имеет аналоговые выходы (sin/cos) и требует вычислений вне кристалла. Основные характеристики Высокая точность: Максимальное значение ±0,36o Невосприимчивость к магнитным паразитным полям (ISO 11452-8) ISO 26262 ASIL C SEooC (элемент безопасности вне контекста) Описание продукта MLX90517 - это высокоскоростная индуктивная резольверная ИС, используемая для абсолютного измерения вращательного движения/положения в автомобильных приложениях, критичных к безопасности. Ее основные технические характеристики имеют прямое отношение к приложениям типа "электронная машина". Данный вариант обеспечивает подачу необработанных синусоидальных и косинусоидальных сигналов, которые должны быть скомпенсированы ЭБУ перед расчетом угла. Микросхема MLX90517 предназначена для управления индуктивным датчиком, обработки захваченного аналогового сигнала датчика и выдачи дифференциальных синусоидальных и косинусоидальных выходных сигналов. Работа индуктивного датчика основана на индуктивной связи между передающей катушкой, целью и тремя приемными катушками. Высокоскоростной индуктивный резольвер с аналоговым выходом Благодаря своей инновационной архитектуре MLX90517 обладает рядом преимуществ: Возможность предварительной компенсации смещения на кристалле 3-фазная конструкция катушки упрощает оптимизацию линейности MLX90517 разработан как ASIL C SEooC (Safety Element out of Context) в соответствии с ISO 26262 и поддерживает реализацию систем, связанных с безопасностью, вплоть до ASIL D. Для программирования в серийном производстве MLX90517 совместим с PTC-04 (DB-HALL06, v3 или выше) Области применения: Высокоскоростной абсолютный датчик положения поворотного механизма Датчик положения двигателя (BLDC, PMSM, PMSR) Тяговый электродвигатель Усилитель электронного тормоза Электроусилитель руля (EPS)

---
