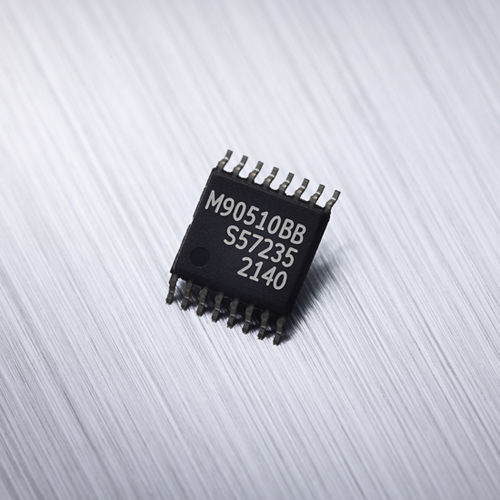

Ротационный датчик положения MLX90510

бесконтактныймагнитныйиндуктивный

MLX90510 - это высокоскоростная индуктивная резольверная ИС, используемая для абсолютного измерения вращательного движения/положения в автомобильных системах, критичных к безопасности. Она имеет аналоговые выходы (sin/cos). Основные характеристики Высокая точность: Максимальная ±0,36° эл. до 240000 эл. об/мин (электрических оборотов в минуту) Невосприимчивость к магнитным паразитным полям (ISO 11452-8) ISO 26262 ASIL C SEooC (элемент безопасности вне контекста) Описание продукта MLX90510 - это высокоскоростная индуктивная резольверная ИС, используемая для абсолютного измерения вращательного движения/положения в автомобильных системах, критичных к безопасности. Основные технические характеристики этой микросхемы позволяют использовать ее непосредственно в электронных машинах и минимизировать усилия ЭБУ, необходимые для достижения наилучшей в своем классе точности в экстремальных механических и электрических условиях. Микросхема MLX90510 предназначена для управления индуктивным датчиком, обработки захваченного аналогового сигнала датчика и обеспечения дифференциальных синусоидальных и косинусоидальных выходов. Работа индуктивного датчика основана на индуктивной связи между передающей катушкой, целью и тремя приемными катушками. Высокоскоростной индуктивный резольвер с аналоговым выходом Благодаря своей инновационной архитектуре MLX90510 обладает рядом преимуществ: Системная задержка распространения сигнала обрезается до 0 нс с остаточными колебаниями не более +/-120 нс во всем диапазоне рабочих температур. Компенсация входного смещения и регулировка положения нулевого выходного угла осуществляются внутри ИС, что снижает нагрузку на ЭБУ. Трехфазная конструкция катушки упрощает оптимизацию линейности. Развязка между входом и выходом обеспечивает беспрецедентные показатели электромагнитной совместимости. Она также обеспечивает стабильную амплитуду выходного сигнала независимо от уровня входного сигнала, связанного с воздушной прослойкой.
