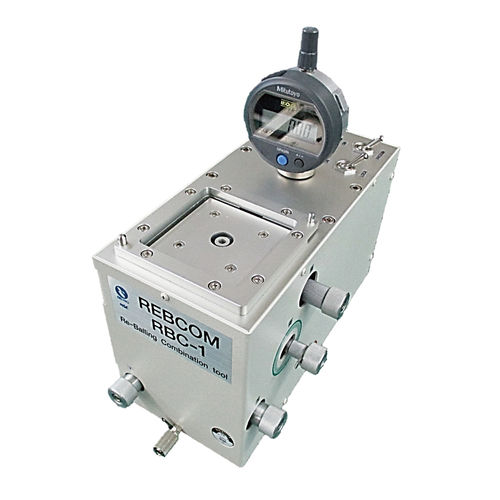

Ремонтная станция для BGA Rebcom RBC-1

для SMD

"Печать паяльной пасты перед монтажом компонентов и реболлинг во время доработки могут быть легко выполнены с помощью одного устройства. Механизм позиционирования одним касанием (Патент №6156738) 2 диагональных направляющих штифта на основном блоке были разработаны для совмещения со всеми аксессуарами, так как одинаковое положение 2 диагональных направляющих отверстий для установки на основной блок, включая CENTERING TOOL (Патент 6156738). Благодаря этим особенностям, можно совместить позиции накладок компонента и отверстий трафарета в направлениях X, Y, Z и θ практически без необходимости регулировки. Однако, тонкая настройка стола для компонентов может быть выполнена с высокой точностью 0,5 мм на один поворот ручки на 360° по осям XYZθ по отдельности. Имеется цифровой манометр, показывающий по оси Z положение стола SMD с цифровыми цифрами на дисплее. Пользователь может знать положение, где SMD предполагает контакт с трафаретом и когда отсоединять трафарет. Этот один из самых важных факторов становится ключом к успеху при реболлинге. Вакуумная структура Вакуумная структура была применена для удержания SMD в фиксированном положении после центрирования. 2 части держателей масок для печати трафарета и для реболлинга имеют 2 диагональных направляющих отверстия для установки на основной блок. Оба процесса могут быть выполнены очень стабильно без механических ошибок. Избыток шариков припоя можно легко собрать с помощью вакуумной трубки и хранить в стеклянной бутылке должным образом.
