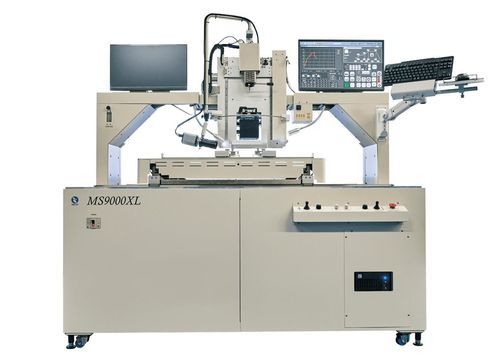

Ремонтная станция горячим воздухом MS9000XL

автоматическаядля печатной платы

Общее описание
Поддержка крупных, многослойных и тяжёлых печатных плат. Интегрированная технология rework следующего поколения для снятия, очистки и повторной установки компонентов.

Ключевые моменты

• Совместимость с крупными, многослойными и тяжёлыми платами
• Одновременное снятие компонентов и сбор температурного профиля
• Высокоточное позиционирование Visual Move (патент)
• Продвинутая бесконтактная система очистки (опция)
• Эффективная нагревательная система с верхними/нижними нагревателями (опции)
• Высокоточное повторное размещение с использованием специальных приспособлений
• Широкие возможности расширения (чип-модуль, внешняя камера и т.д.)
• Полная поддержка и автоматическая интеграция с инспекционным и производственным оборудованием

Функциональные подробности

• Поддержка крупных, многослойных и тяжёлых плат
  - Поддерживаемый размер платы: X до 650 мм, Y до 700 мм; минимум 50 мм (5–40 мм — опция)
  - Стандартный максимальный вес платы: 10 кг
  - Поддерживаемые размеры компонентов: 0402 до 150 × 140 мм
  - Поддерживаемая толщина: стандартно до ~10 мм (до ~20 мм с опциональной модификацией зажима)
  - Подходит для крупных плат серверов и базовых станций
• Одновременное снятие компонентов и сбор температурного профиля
  - Используется автоматическая система отслеживания температуры ITTSⅡ (собственная разработка) для параллельного снятия и записи профиля
  - Требуемый уровень навыков: обычно выполнение ~15 минут пользователем без специальной подготовки
• Высокоточное позиционирование
  - Автоматическая система позиционирования Visual Move (патент)
  - Повторяемая точность установки: ±25 μm
  - Процедура выравнивания: компоновка изображений платы и компонента для подтверждения диагональных точек, затем клик по каждой диагональной точке для завершения (метод Visual Loop)
• Система очистки (опция)
  - Доступен бесконтактный блок очистки
  - Автоматическая коррекция зазора по оси Z между всасывающей насадкой и платой
  - Автоматическая очистка по заданным зонам и маршруту
• Нагревательная система
  - Верхняя часть: картриджный нагреватель горячим воздухом примерно 1,04 кВт (1040 W) — может быть заменён на IR-блок среднего инфракрасного диапазона (опция)
  - Нижняя часть: дальний инфракрасный нагреватель примерно 8,0 кВт (зона 640×700 мм) — опционная локальная нагревательная пластина для точечного нагрева
  - Расход воздуха: ручная регулировка через расходомер
• Повторная установка (пайка)
  - Высокоточная повторная установка с использованием специального приспособления (Sand Dip tool)
  - Поддержка методов bump-печати и трансферного переноса
• Возможности расширения
  - Чип-модуль для rework чип-компонентов (опция)
  - Внешняя камера: 5.0 Mpx, моторизованный зум, функции захвата/записи (опция)
• Интеграция с оборудованием
  - Поддерживает автоматическое соединение с визуальными системами контроля, AOI и другими системами инспекции (имеются реализованные интеграции)

Технические характеристики

• Плата (PCB): X (длина) макс. 650 мм, мин. 50 мм (5–40 мм опция)
  Y (ширина) макс. 700 мм, мин. 50 мм (5–40 мм опция)
  Z (толщина) до ~10 мм стандарт (до ~20 мм с опцией)
  Верхний полезный зазор над платой: 65 мм
  Нижний полезный зазор под платой: макс. 50 мм (фиксированные опции 50–20 мм)
• Устройство: размер XY макс. 150 × 140 мм (поддержка Visual Loop выравнивания)
  Опция чип-модуля: поддержка 0402–0603
• Нагреватели: верхний картриджный горячий воздух approx. 1,04 kW (1040 W)
  Нижний локальный нагрев через опциональную плиту возможен
  Зональный нагреватель: дальний IR approx. 8,0 kW (зона 640×700 мм)
  Регулировка воздушного потока: вручную через расходомер
  Количество термопар: до 6 для использования пользователем
• Установка компонентов: повторяемая точность ±25 μm
  Методы печати пасты: Sand dip, масочная bump-печать и трансфер (вогнутый 250 μ + 150 μ)
• XY-стол: способ фиксации платы Y-rail clamp (зажимы для нестандартных плат: 6 зажимов; высокопрочные зажимы 10 mm: 6 шт.)
  Резервная опора платы: два типа backup-пинов (6 больших / 6 малых)
• Камера: 5.0 Mpx моторизированный зум, призменный спектральный тип
  Функция разбиения изображения: Visual Loop автоматическое выравнивание (полуавтомат)
• Монитор / ПО: 24" LCD для управления
  Специальное ПО (Windows 10 OS)
  Сохранение пользовательских данных: сохраняется для каждой комбинации PCB/пакета (SSD ≥128 GB)
  Полуавтоматическое выравнивание: сопоставление шаблонов для автоматического выравнивания XYZθ
• Габариты, вес, питание: размеры прибл. Ширина 1 850 mm × Глубина 970 mm × Высота 1 750 mm
  Масса прибл. 230 kg
  Питание: трёхфазный AC 200–230 V 50/60 Hz (макс. 10 kW, 60 A)
• Источник воздуха: сухой воздух 0,5–0,8 MPa (рекомендуется компрессор >2,1 kW, 220 l/min)
• Примечание: Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.
