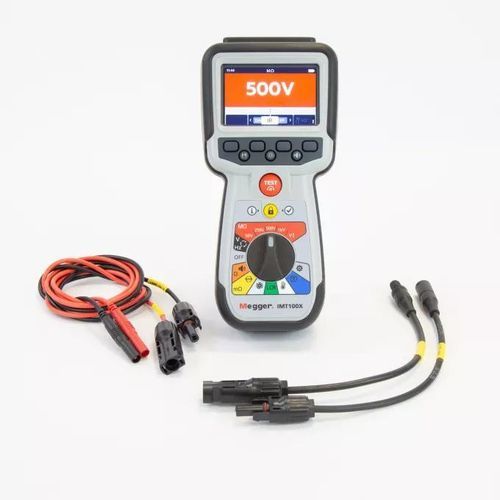

Многофункциональный тестер IMT100

изоляциинепрерывностиэлектрический

Обзор
Семейство IMT100 (IMT100 и IMT100X) — переносные многофункциональные промышленные тестеры, объединяющие измерения низкого сопротивления (DLRO), прозвон и сопротивление изоляции в одном приборе. Предназначены для работы на промышленных объектах и кровлях солнечных установок, поддерживают 2-, 3- и 4-проводные методы и имеют корпус с защитой IP54. Вариант IMT100X добавляет Bluetooth Low Energy (BLE) для защищённой потоковой передачи данных в CertSuite Asset.

Ключевые характеристики

• Три прибора в одном: DLRO (низкое сопротивление), прозвон и измерение сопротивления изоляции.
• Измерение сопротивления изоляции до 200 ГΩ с разрешающей способностью 0,1 кΩ.
• Быстрое обнаружение напряжённых цепей и блокировка испытания для предотвращения повреждений при подключении к под напряжением цепям или между фазами.
• Цветной графический дисплей для интуитивной работы и тестов go/no-go.
• Прочный корпус IP54 для работы на кровлях и объектах; поставляется в промышленном кейсе.
• Встроенная память до 256 тестов и экспорт по USB.

Подключённые испытания (IMT100X)
IMT100X обеспечивает BLE-подключение для защищённой беспроводной передачи и интеграции с CertSuite Asset для управления объектами, формирования отчётов и сертификации. Подключённые возможности включают:

• Потоковая передача результатов в режиме реального времени во время измерения.
• Организация результатов по объекту, цепи или активу; использование шаблонов для повторяющихся тестов.
• Доступ к результатам через мобильное приложение CertSuite Asset или веб-аккаунт.
• Защищённая беспроводная Bluetooth-коммуникация; CertSuite Asset Lite включён, возможен апгрейд.

Питание и аккумуляторы

• Поставляется с шестью перезаряжаемыми NiMH-элементами и сетевым зарядным устройством (>1200 изоляционных или прозвонных тестов на заряд).
• Совместим с шестью стандартными 1,5 В щелочными элементами (AA), 1,5 В литиевыми (LiFeS2) или 1,2 В NiMH при необходимости.

Функции тестирования и диапазоны

• Изоляционные испытания: выбираемые напряжения 50 В, 250 В, 500 В и 1 кВ, а также пользовательская переменная величина.
• Защитный (guard) терминал для обнаружения тока утечки (разрешение 0,1 μA) для уменьшения погрешностей измерений.
• Режимы изоляции: IR, PI (1–10 мин), DAR (например, 30 с / 60 с), временные тесты T(s) 1–10 мин, 3P трёхфазное тестирование.
• Прозвон: тестовые токи 20 mA или 200 mA; режимы однонаправленный, двунаправленный и трёхфазный.
• DLRO (низкое сопротивление): диапазон мΩ при тестовом токе 200 mA; ручные/автоматические и одно-/двунаправленные режимы, включая трёхфазный DLRO.
• Измерение температуры и температурная компенсация; поставляемый термопара типа T по умолчанию (можно настроить на J или K).

Комплектация и тестовые провода
Поставляется с полным набором съёмных тестовых проводов и сменных зажимов/зондов: PV-разъёмы, дистанционный зонд, набор проводов для измерения изоляции, клеммы/зонды Кельвина для DLRO и температурный зонд.

Безопасность, стандарты и области применения

• Соответствует IEC 61010 и EMC IEC 61326; при использовании требуемых аксессуаров покрывает IEC 62446 для PV.
• Соответствует UN ECE R100 для испытаний гибридных/электрических автомобилей (подходит для испытаний компонентов EV).
• Рассчитан для CAT III 600 В до 3000 м и системных напряжений до 1000 В AC/DC.
• Предназначен для PV-инсталляций, промышленного ввода в эксплуатацию, обслуживания и проверки.

Прошивка, обновления и хранение
Прошивка обновляется пользователем через USB; при наличии пакета обновления возможна автоматическая установка при включении. Сохранённые тесты экспортируются по USB; версии прошивки/GUI/измерений документируются в пакете обновления при необходимости.

Диагностика и устранение неисправностей
Встроенные предупреждения и руководства по типичным ошибкам: потеря связи во время теста, сбой экспорта, отказ предохранителя, низкий уровень батареи/ошибка зарядки и блокировки теста при обнаружении напряжения. Пороговые значения блокировки препятствуют тестированию при обнаружении напряжения выше настроенных границ (жёсткая блокировка обычно при 20 В; блокировка для изоляции настраивается на 20 В, 30 В, 50 В или 75 В).

Документы и материалы поддержки
Предоставляются паспортные данные и руководство пользователя. Дополнительная техническая документация и поддержка доступны в документации продукта и онлайн.

Технические характеристики

• Модель: IMT100 / IMT100X
• Диапазон сопротивления изоляции: до 200 ГΩ (разрешение 0,1 кΩ)
• Испытательные напряжения изоляции: 50 В, 250 В, 500 В, 1 кВ; переменная, выбираемая пользователем
• Разрешение обнаружения утечки (guard): 0,1 μA
• Токи для прозвона: 20 mA, 200 mA
• Ток DLRO: 200 mA (диапазон мΩ)
• Режимы изоляции: IR, PI, DAR, T(s), 3P
• Компенсация температуры: термопара типа T в комплекте (настраиваемая J/K)
• Хранение: до 256 тестов, экспорт по USB
• Подключение: Bluetooth Low Energy (только IMT100X)
• Питание: 6 × NiMH перезаряжаемых элементов; совместим с AA / LiFeS2
• Класс защиты: IP54
• Стандарты: IEC 61010, EMC IEC 61326, IEC 62446 (PV с аксессуарами), UN ECE R100
• Допустимые напряжения: до 1000 В AC/DC; CAT III 600 В до 3000 м
• Комплектация: съёмные тестовые провода, клеммы/зонды Кельвина, PV-разъёмы, дистанционный зонд, температурный зонд, кейс
