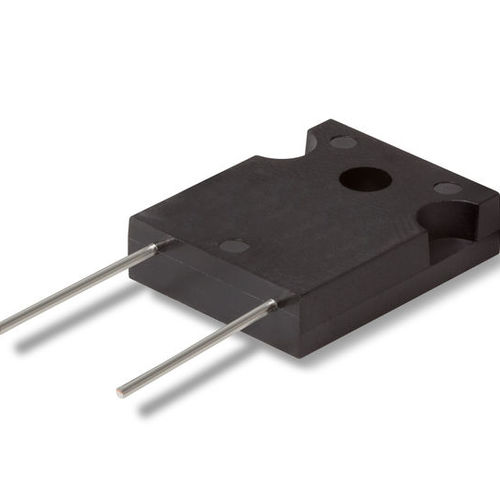

Резистор мощности M247

с металлическим слоемслабая индуктивностьс высокой частотой

Тонкопленочный силовой резистор для высокомощных и импульсных силовых каскадов Серия M247 представляет собой тонкопленочные металлические силовые резисторы, предназначенные для применения в условиях, где требуются высокая мощность, компактная конструкция и низкая индуктивность. Резисторы выполнены в корпусе TO-247 с эпоксидной герметизацией и подходят для использования в высокомощной электронике, такой как инверторы, приводные и силовые модули или источники питания. В зависимости от типа доступны модели мощностью 100 Вт (M247-2) или 140 Вт (M247-3) при температуре 25 °C на радиаторе; без радиатора допускается мощность 3 Вт или 5 Вт (0 Вт при +175 °C). В сочетании с диапазоном сопротивления от 0,02 Ом до 51 кОм резистор M247 может использоваться как в качестве низкоомного резистора для измерения тока или нагрузочного резистора, так и в высокоомных цепях для ограничения тока или напряжения. Допуски сопротивления от ±1 % до ±5 % покрывают типичные требования — от более точных измерений до классических силовых применений. Конструкция с низкой индуктивностью (типичная индуктивность составляет всего около 12 нГн) снижает паразитные эффекты в импульсных или высокочастотных цепях. Температурный коэффициент зависит от значения сопротивления: ±50 ppm/°C для R ≥ 10 Ом, ±100 ppm/°C для 0,1 Ом ≤ R < 10 Ом и ±250 ppm/°C для R < 0,1 Ом. Благодаря диапазону рабочих температур от −55 °C до +175 °C и пробной напряженности 2500 В переменного тока резистор M247 подходит для эксплуатации как в условиях высоких температур, так и в условиях высоких электрических нагрузок. В техническом паспорте указаны результаты обширных испытаний, включая испытания на ресурс при нагрузке, воздействие влажной жары, термический шок, устойчивость к нагреву при пайке, вибрацию и пробивающее напряжение. Допустимые изменения сопротивления остаются в пределах нескольких процентов или небольшого дополнительного абсолютного значения, поэтому M247 обеспечивает стабильную работу в течение всего срока службы даже в условиях непрерывной эксплуатации в системах питания и измерительных приложениях.
