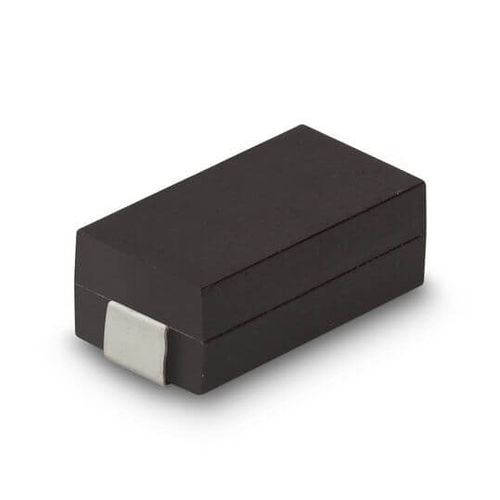

Резистор SMD MSI

в катушкедля измерения токаточный

Надежный проволочный резистор в корпусе SMD для измерения тока, шунтирования и работы при высоких постоянных температурах Проволочные резисторы серии MSI в корпусе SMD предназначены для применения в условиях, требующих высокой способности выдерживать постоянную нагрузку, очень низких значений сопротивления и широкого диапазона рабочих температур. В зависимости от типа резисторы имеют номинальную мощность 0,5 Вт, 1 Вт, 2 Вт или 4 Вт при 70 °C и могут использоваться в расширенном диапазоне рабочих температур от −55 °C до +275 °C. Корпус, отформованный из эпоксидной смолы, обладает огнестойкостью в соответствии с UL94 V-0 и обеспечивает надёжную защиту резистивного элемента от механических воздействий и воздействий окружающей среды. Благодаря диапазону сопротивления от 0,005 Ом до 50 кОм серия MSI охватывает как очень низкоомные шунтирующие и измерительные резисторы, так и резисторы с более высокими номиналами для силовых и управляющих цепей. Различные варианты мощности позволяют достичь оптимального соотношения между размером корпуса и нагрузочной способностью. Допуски сопротивления от ±0,05 % до ±5 % подходят как для простых силовых применений, так и для более сложных задач измерения и управления. Температурный коэффициент от ±20 ppm/°C (для R > 10 Ом, типично ±50 ppm/°C в низкоомном диапазоне 1–10 Ом) гарантирует, что значение сопротивления изменяется лишь незначительно в пределах указанного диапазона температур. Технология проволочной обмотки по своей сути обеспечивает высокую устойчивость к постоянной нагрузке и кратковременной перегрузке. Кроме того, серия MSI опционально доступна с неиндуктивной обмоткой, что особенно полезно для измерения тока и шунтирования в цепях с резкими фронтами тока — например, в импульсных источниках питания или приводной и силовой электронике, где паразитная индуктивность может вызывать погрешности измерений или перерегулирование.
