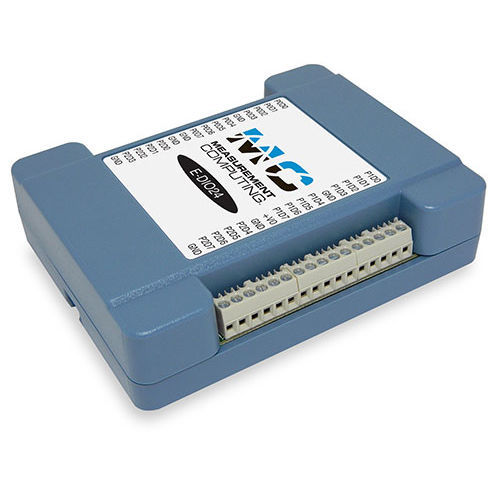

Многоканальный система сбора данных E-DIO24

встраиваемыйвстроенныйцифровой

Устройства цифрового ввода/вывода Ethernet серии E-DIO24 обеспечивают 24 канала для управления реле и один канал счетчика, что делает их идеальными для сетевых приложений удаленного мониторинга и управления. Доступна OEM-версия для встраиваемых приложений. Устройство цифрового ввода/вывода E-DIO24 идеально подходит для сетевых приложений, удаленного мониторинга и управления. Устройство обеспечивает 24 канала с высоким приводом для управления реле и один канал счетчика. E-DIO24 функционально эквивалентно устройствам серий USB-DIO24 и USB-1024, что упрощает миграцию приложений Интерфейс Ethernet E-DIO24 имеет встроенный высокоскоростной коммуникационный порт. Пользователи могут удаленно получить доступ к устройству и настроить его с помощью программного обеспечения через Интернет. Цифровой ввод/вывод E-DIO24 имеет 24 цифровых линии ввода/вывода, сконфигурированных как три 8-битных порта. Каждый бит индивидуально конфигурируется для ввода или вывода. Пользователи могут включить цифровой бит, сконфигурированный для вывода, для изменения состояния при установлении или разрыве соединения с хостом. Данные могут передаваться со скоростью до 5 кС/сек, когда устройство и хост подключены через Ethernet к одной локальной сети. Типичная пропускная способность зависит от системы. Все линии DIO по умолчанию подтягиваются к высокому уровню 5 В через резисторы 47 кОм посредством трех перемычек на плате. Каждая перемычка конфигурирует один 8-битный цифровой порт и может быть легко переключена на подтягивание вниз. Вход счетчика 32-разрядный счетчик событий считает TTL-импульсы и принимает входные сигналы с частотой до 10 МГц. Пользователи получают доступ к счетчику, используя контакт, общий с цифровым портом 2 бит 7 (P2D7).
