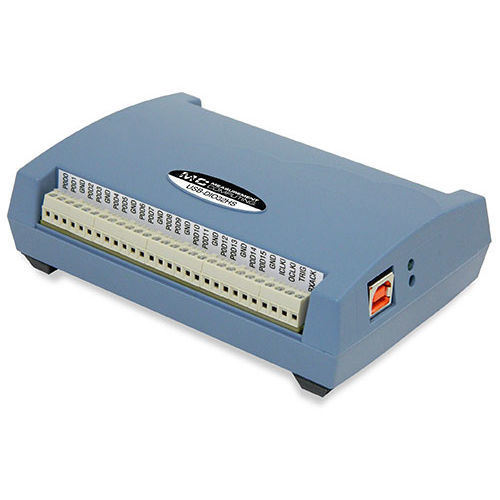

Система сбора данных 32 канала USB-DIO32HS

настольныйс цифровым входом/выходомвысокой скорости

Устройства цифрового ввода/вывода серии USB-DIO32HS обеспечивают 32 бита высокоскоростного цифрового ввода/вывода, скорость обновления до 8 MS/s, имеют независимые входные и выходные тактовые генераторы развертки, цифровой и шаблонный триггер. Цифровой ввод/вывод 32 бита DIO доступны в виде двух 16-битных портов, которые конфигурируются для ввода или вывода. Каждый порт конфигурируется независимо, поэтому одновременно могут выполняться операции программного опроса и аппаратного сканирования. При программном опросе порт может содержать любую комбинацию входных или выходных битов. При выполнении аппаратного сканирования вывода все биты порта должны быть установлены для вывода. При сканировании ввода считывается текущее состояние всех битов порта, настроенных на вывод. Сканирование цифрового выхода Любой цифровой порт может выводить 16-битный цифровой шаблон. Шаблон обновляется со скоростью до 8 MS/s и синхронизируется с помощью выходного тактового генератора развертки. Используйте оба порта для вывода 32-битного цифрового шаблона. Данные с одного порта считываются и хранятся в буфере FIFO до тех пор, пока не будет считан второй порт. Оба порта выводятся одновременно по нарастающему фронту следующего сигнала тактового генератора. Конфигурация Pull-Up/Down Биты DIO могут быть подтянуты к 5 В или опущены к 0 В через резисторы 47 кОм с помощью перемычек на плате.
