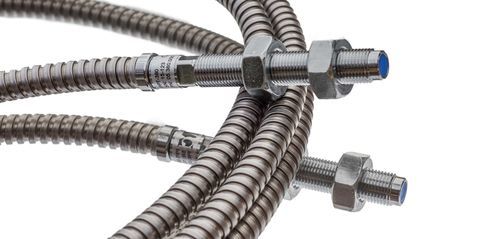

Бесконтактный бесконтактный датчик

на токах ФукоцилиндрическийATEX

Обзор продукции Бесконтактные вихретоковые датчики предназначены для точного измерения вибрации вала и осевого усилия во вращающемся оборудовании. Эти решения для мониторинга необходимы для обеспечения безопасной и эффективной работы таких объектов, как гидрогенераторы, турбины, насосы и вентиляторы. Постоянно отслеживая такие механические характеристики, как дисбаланс, несоосность и осевое смещение, бесконтактные датчики позволяют выявлять неисправности на ранних стадиях, поддерживая стратегии прогнозируемого технического обслуживания, которые сокращают незапланированные простои, повышают надежность и продлевают срок службы оборудования.

• Три взаимодополняющих решения для бесконтактных датчиков: Smart Proximity System, Integrated Proximity Probe, Analog Proximity System
• Разработаны для расширенной интеграции данных, упрощенной настройки или надежного соответствия жестким условиям эксплуатации

Smart Proximity System (SPS) Smart Proximity System - это модульное, высокопроизводительное вихретоковое решение, предназначенное для расширенного мониторинга состояния и защиты. Благодаря встроенному интерфейсу Modbus она обеспечивает расчетные значения, основанные на времени, такие как pk, pk-pk и среднее положение вала (зазор). Эти значения вычисляются непосредственно на уровне преобразователя, что сводит к минимуму необходимость во внешней обработке и позволяет легко интегрироваться в современные SCADA, DCS или платформы мониторинга граничных условий.

• Предварительно обработанные данные о вибрации и положении доступны через Modbus
• Взаимозаменяемые компоненты (датчик, удлинительный кабель и преобразователь) упрощают обслуживание и управление запасными частями

Основные характеристики SPS

• Диапазоны измерений: 2 мм (8 мВ/мкм) и 4 мм (4 мВ/мкм)
• Диапазон частот: DC - 10 кГц (-3 дБ)
• Диапазон температур (датчик и кабель): -от -35 до +180 °C
• Опция обработанного выхода 4-20 мА
• Встроенный цифровой интерфейс Modbus
• Надежная и герметичная конструкция
• Системы общей длиной 5 м или 10 м

Компоненты интеллектуальной системы Proximity

• Зонд системы Proximity (PSP): высокопроизводительный вихретоковый датчик для точных, бесконтактных измерений в сложных промышленных условиях
• Удлинительный кабель системы Proximity (PSE): Коаксиальный кабель промышленного класса для легкого отсоединения и надежной передачи сигнала
• Цифровой передатчик приближения (DPT): основной блок обработки, питающий датчик и преобразующий измеренный сигнал в пригодные для использования данные, предлагает как необработанный динамический выход, так и обработанные значения через Modbus или дополнительные 4-20 мА

Все элементы системы полностью взаимозаменяемы, что обеспечивает быстрое обслуживание на месте и сокращает время простоя без ущерба для производительности и целостности сигнала. Понимание сигнальных выходов

• Динамический выход напряжения: Необработанный аналоговый сигнал (8 мВ/мкм или 4 мВ/мкм) для ввода в эксплуатацию, анализа вибраций или непосредственного мониторинга
• Modbus RTU (цифровой выход): Доступ в режиме реального времени к расчетным значениям, таким как средний зазор, пик и смещение от пика к пику
• Обработанный выход 4-20 мА (опция): Цифровой обработанный сигнал, масштабированный для представления положения или амплитуды вибрации

Встроенный датчик приближения (PPT-280) PPT-280 - это компактный, универсальный бесконтактный датчик, предназначенный для быстрой и простой установки без необходимости использования внешних кондиционеров сигнала. Он оснащен встроенной электроникой линеаризации, обеспечивающей превосходную линейность и активную температурную компенсацию. Встроенный генератор с частотой 750 кГц обеспечивает измерение с минимальным эффектом магнитного убегания. Он обеспечивает прямой выходной сигнал напряжения, пропорциональный положению вала.

• Однокомпонентная установка упрощает подключение и экономит место - не требуется внешний драйвер
• Конфигурируемая настройка с помощью полевого набора (опция) для настройки диапазона и полярности

PPT-280 Ключевые особенности

• Диапазоны измерений: 2 мм (8 мВ/мкм) и 4 мм (4 мВ/мкм)
• Частотный диапазон: 0 - 1,2 кГц
• Встроенная электронная линеаризация и активная температурная компенсация
• Питание -24В или +24В в зависимости от конфигурации
• Опционально: комплект конфигурации и цифровой интерфейс для настройки и калибровки
• Длина 10м

PPT-280 идеально подходит для пользователей, которым нужен компактный, автономный датчик приближения, минимизирующий усилия по установке и количество компонентов. Аналоговая бесконтактная система (PPT-080/110) PPT-080/110 - это надежная система бесконтактных датчиков, соответствующая стандарту API 670, разработанная для защиты критически важного оборудования в промышленных и опасных условиях. Основанная на вихретоковой технологии, система включает в себя датчик, удлинительный кабель и драйвер, обеспечивающий выходное напряжение (или опционально 4-20 мА), прямо пропорциональное смещению вала. Благодаря дополнительным сертификатам ATEX, IECEx и CSA эта система идеально подходит для использования во взрывоопасных средах и регулируемых установках.

• Полностью соответствует стандарту API 670 для защиты критически важного вращающегося оборудования
• Доступен с сертификатами ATEX и IECEx для использования во взрывоопасных зонах

PPT-080/110 Основные характеристики

• Диапазоны линейных измерений и чувствительность: 2 мм и 4 мм
• Сертифицирован для использования во взрывоопасных зонах
• Системы общей длиной 5 м или 9 м
• Передатчик с питанием по шлейфу (4-20 мА)

PPT-080/110 - это оптимальное решение для защиты критически важного оборудования на электростанциях, нефтеперерабатывающих заводах и в тяжелой промышленности. Доступные модели

• SPS: Диапазон измерений от 0,2 мм до 2,2 мм или от 0,2 мм до 4,2 мм, чувствительность 8 мВ/мкм или 4 мВ/мкм, интерфейс Modbus
• PPT-280: Диапазон измерений от 0,2 мм до 2,2 мм или от 0,2 мм до 4,2 мм, чувствительность 8 мВ/мкм или 4 мВ/мкм, встроенный кабель 10 м
• PPT-080: Диапазон измерений от 0,25 мм до 2,25 мм, чувствительность 7,87 мВ/мкм, удлинительный кабель 8 м или 4 м
• PPT-110: Диапазон измерений от 0,4 мм до 4,4 мм, чувствительность 3,94 мВ/мкм, удлинительный кабель 8 м или 4 м
• PPT-990 configuration kit: Комплект конфигурации для PPT-280

Применение

• Гидрогенераторы
• Газовые и паровые турбины
• Насосы, вентиляторы и градирни

Дополнительный анализ

• FFT - частотно-ориентированный анализ вибрации: Преобразует исходный сигнал вибрации в его частотные составляющие, выявляя механические дефекты, такие как резонанс, дисбаланс или несоосность
• Orbit Plot - вибрация вала в радиальной плоскости (X-Y): Визуализация движения вала в реальном времени в горизонтальной плоскости с помощью двух ортогональных бесконтактных датчиков
• Shaft Center Line - Радиальное положение вала с течением времени (плоскость X-Y): Показывает среднее положение вала в пределах зазора в подшипнике, выявляя, как вал перемещается или смещается со временем из-за изменения нагрузки, теплового эффекта, несоосности или поведения масляной пленки

Характеристики / Технические характеристики

• Бесконтактная вихретоковая технология
• Диапазоны измерений: 0.2 мм - 4,4 мм в зависимости от модели
• Чувствительность: 3,94 мВ/мкм - 8 мВ/мкм в зависимости от модели
• Диапазон частот: DC - 10 кГц (SPS), 0 - 1,2 кГц (PPT-280)
• Диапазон температур: от -35 до +180 °C (SPS)
• Возможности вывода: Напряжение питания, 4-20 мА, Modbus RTU
• Соответствие стандартуAPI 670 (PPT-080/110)
• Доступны сертификатыATEX, IECEx и CSA (PPT-080/110)
• Длина системы: 4м, 5м, 8м, 9м или 10м в зависимости от модели
• Надежные, герметичные и взаимозаменяемые компоненты
